| Quantité: | |
|---|---|
| Standard | |||

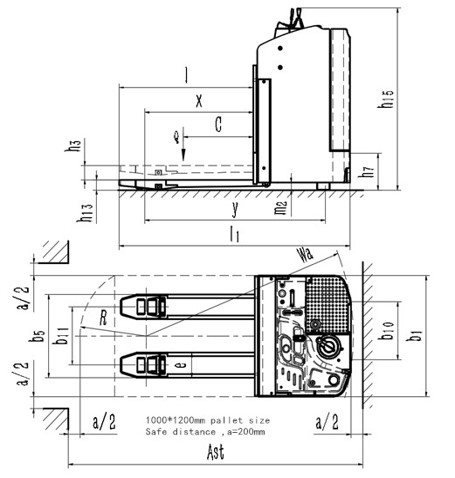

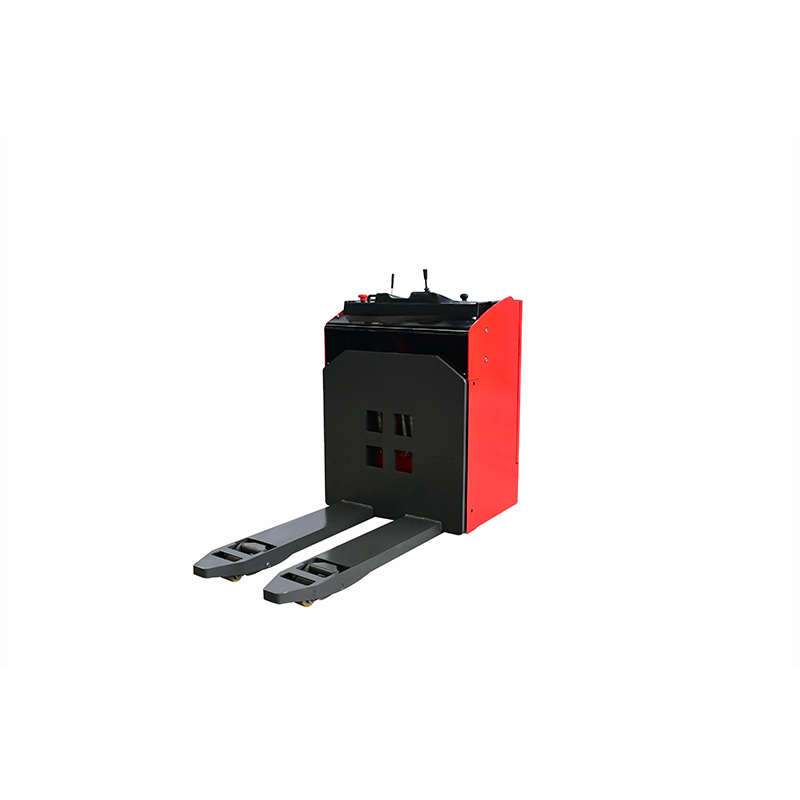

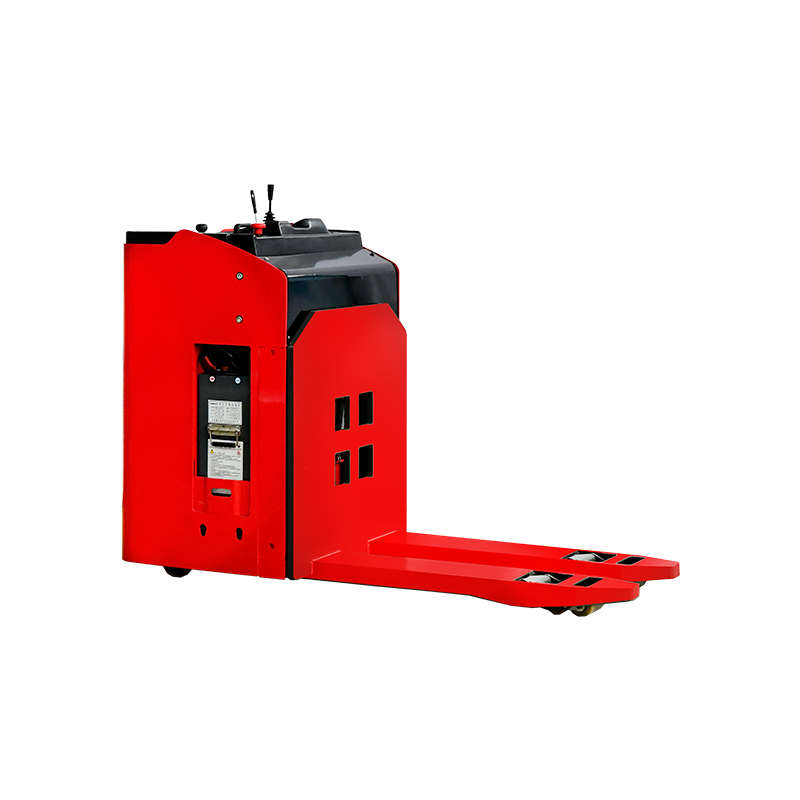

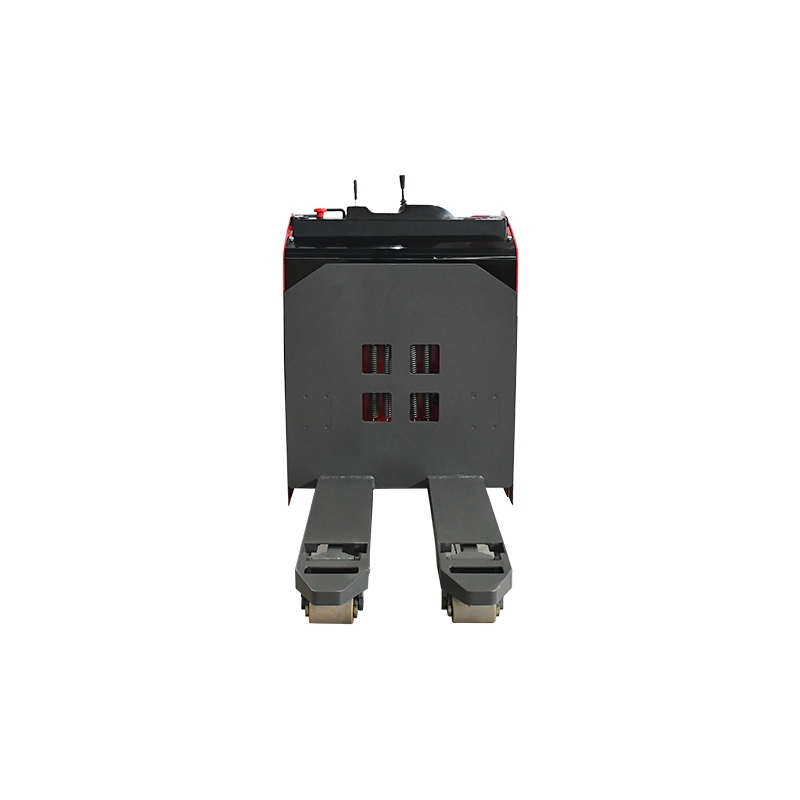

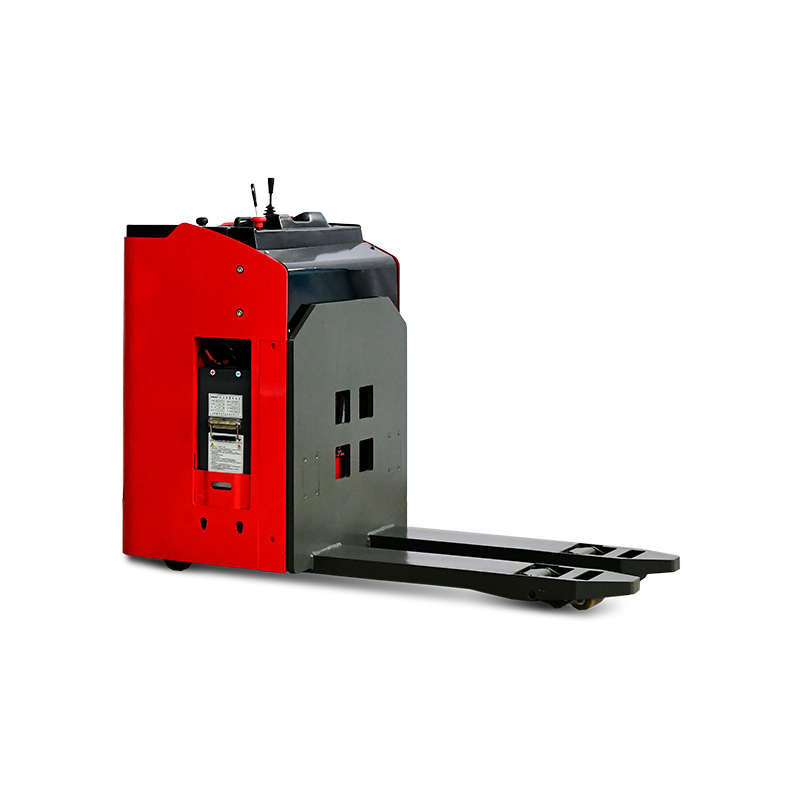

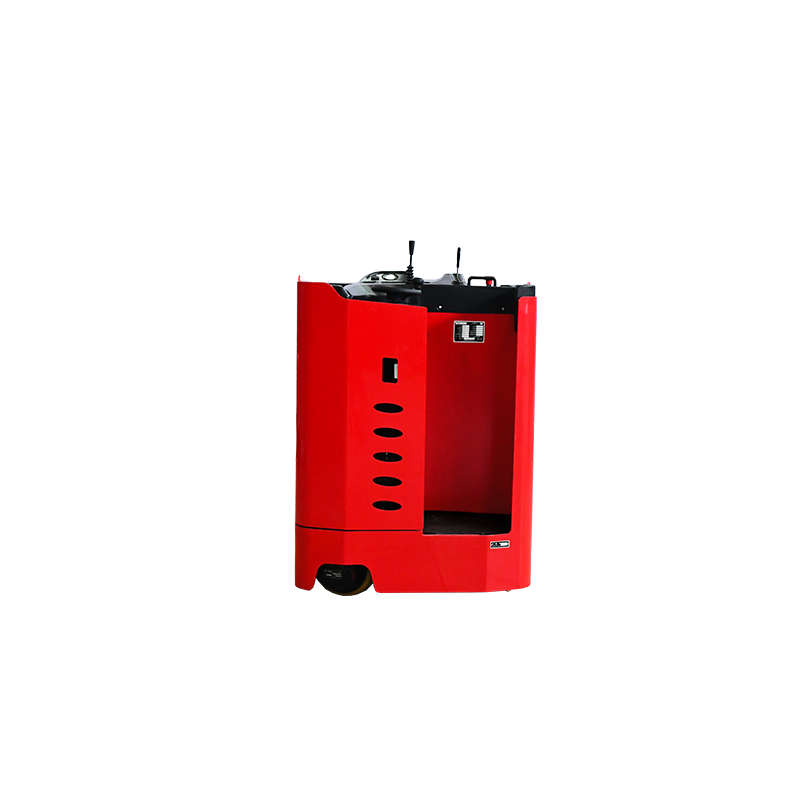

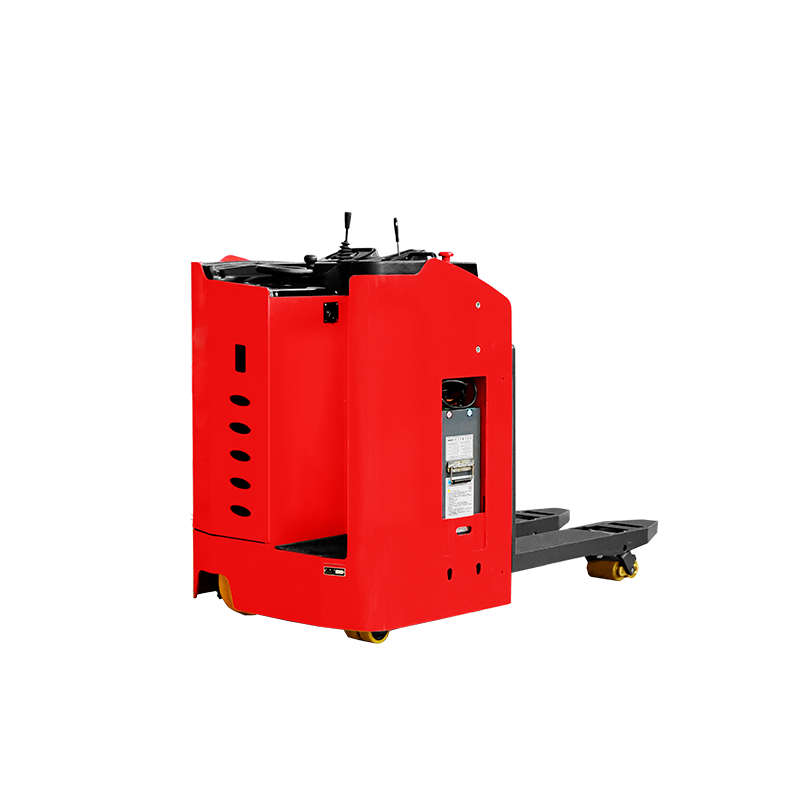

| 1.1 | Modèle | MEB60 | |
| 1.2 | Type de puissance | Batterie | |
| 1.3 | Type d'opération | Tenez-vous debout | |
| 1.4 | Capacité nominale | Q(kg) | 6000 |
| 1.5 | Centre de charge | C(mm) | 600 |
| 1.6 | Distance de charge | x(mm) | 980/925 |
| 1.7 | Empattement | y(mm) | 1600/1545 |
| Poids | |||
| 2.1 | Poids de service (incl. batterie) | kilos | 1650 |
| 2.2 | Capacité des essieux avec pleine charge, côté entraînement/côté charge | kilos | 2640/5010 |
| 2.3 | Capacité des essieux sans charge, côté entraînement/côté charge | kilos | 1270/380 |
| Roue | |||
| 3.1 | Type de roue | Unité centrale | |
| 3.2 | Roue porteuse | mm | Φ85×145 |
| 3.3 | Roue motrice | mm | Φ280×135 |
| 3.4 | Roue auxiliaire | mm | Φ125×50 |
| 3.5 | Nombre de roues, charge/entraînement (x=entraînement) + auxiliaire | 4/1X+2 | |
| 3.6 | Bande de roulement, entraînement côté | b10mm) | 645 |
| 3.7 | Bande de roulement, charge côté | b11(mm) | 480 |
| Taille | |||
| 4.1 | Hauteur hors tout | h15 | 1540 |
| 4.2 | Hauteur de levage | h3(mm) | 100 |
| 4.3 | Hauteur du panneau de support | h7(mm) | 300 |
| 4.4 | Longueur totale | l1(mm) | 2030 |
| 4.5 | Largeur hors tout | b1(mm) | 1000 |
| 4.6 | Taille de la fourchette | l/e/s(mm) | 1200/235/86 |
| 4.7 | Face de fourche min.sol autorisation | h13(mm) | 100 |
| 4.8 | Largeur extérieure de la fourche | b5(mm) | 715 |
| 4.9 | Corps au sol autorisation | m2(mm) | 60 |
| 4.10 | Largeur d'allée pour palette 1000*1200mm | Ast(mm) | 2245 |
| 4.11 | Largeur d'allée pour palette 800*1200mm | Ast(mm) | 2330 |
| 4.12 | Rayon de braquage | Wa(mm) | 1890 |
| Fonction | |||
| 5.1 | Conduite vitesse (chargement/déchargement) | km/h | 5/6 |
| 5.2 | Levage vitesse (chargement/déchargement) | mm/s | 18/35 |
| 5.3 | Abaissement vitesse (chargement/déchargement) | mm/s | 65/10 |
| 5.4 | Max.gradeability(chargement/déchargement)(S2-5min) | %(tanθ ) | 3/6 |
| 5.5 | Type de frein | Électromagnétique | |
| Conduire | |||
| 6.1 | Moteur d'entraînement (S2-60 minutes) | kW | 4 (CA) |
| 6.2 | Moteur de levage (S3-15%) | kW | 3,5 (DC) |
| 6.3 | Tension de la batterie/ capacité | V/Ah | 24/420 |
| 6.4 | Poids de la batterie | kilos | 335 |
| 6.5 | Système de direction | PSE | |
| Autre | |||
| 7.1 | Remplacement de la batterie taper | Tirage latéral | |
| 7.2 | Batterie au lithium tension/capacité | V/Ah | |
Note:
1. Le tableau ci-dessus correspond aux données du modèle standard, qui seront modifiées en fonction de différentes configurations ; la mise à niveau et l'optimisation du modèle entraîneront également des changements dans la structure locale et des changements partiels de taille ;
2. Configuration facultative et personnalisation non standard :
① La longueur, la largeur et la distance extérieure de la fourche ;
② Chariot à poutre de chaîne (fourche et plan incliné) ;
③ Batteries de différentes capacités : 270-420AH.
