| Quantité: | |
|---|---|
| Standard | ||||
| 1.1 | Modèle | MBD12 | MBD15 | |
| 1.2 | Pouvoir taper | Batterie | Batterie | |
| 1.3 | Conduite style | Walkie | Walkie | |
| 1.4 | Noté charger | Q(kg) | 1200 | 1500 |
| 1.5 | Charger centre | C(mm) | 500 | 500 |
| 1.6 | Empattement | y(mm) | 1200 | 1200 |
| Weights | ||||
| 2.1 | Service Poids (batterie incluse) | kilos | 560 | 590 |
| Roues | ||||
| 3.1 | roue taper | Unité centrale | Unité centrale | |
| 3.2 | Charger taille de roue | mm | Φ80×70 | Φ80×70 |
| 3.3 | Conduire taille de roue | mm | Φ210 × 70 | Φ210 × 70 |
| 3.4 | Auxiliaire taille de roue | mm | Φ125×50 | Φ125×50 |
| 3.5 | Nombre de roues, avant/arrière (x=roue motrice) | 2/1x+1 | 2/1x+1 | |
| 3.7 | Roue bande de roulement, côté chargement | b11(mm) | 400 | 400 |
| Taille | ||||

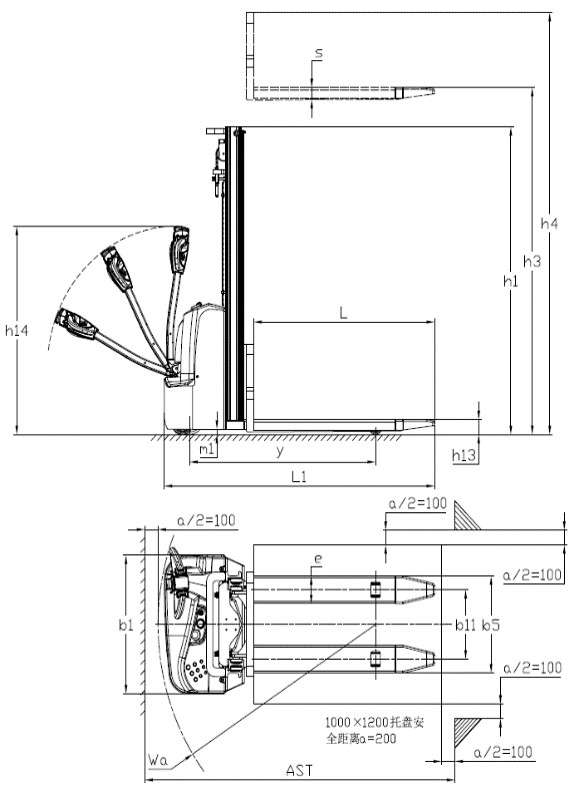

| 4.1 | Mast hauteur fermée | h1(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.2 | Ascenseur hauteur | h3(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.3 | Mast hauteur augmentée avec dossier de chargement | h4(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.4 | Poignée hauteur (min/max) | h14(mm) | 800/1200 | 800/1200 |
| 4.5 | Minimum hauteur de la surface de la fourche | h13(mm) | 85 | 85 |
| 4.6 | Dans l'ensemble longueur | l1(mm) | 1750 | 1750 |
| 4.7 | Dans l'ensemble largeur | b1(mm) | 800 | 800 |
| 4.8 | Fourchette taille | l/e/s(mm) | 1150/160/60 | 1150/160/60 |
| 4.9 | Fourchette largeur extérieure | b5(mm) | 560* | 560* |
| 4.10 | Mast garde au sol | m1(mm) | 30 | 30 |
| 4.11 | Allée largeur (palette 1000x1200)Centre de charge C500mm | Ast(mm) | 2050 | 2050 |
| 4.12 | Allée largeur (palette 800x1200mm, centre de charge 600mm) | Ast(mm) | 2100 | 2100 |
| 4.13 | Tournant rayon | Wa(mm) | 1440 | 1440 |
| Fonction | ||||
| 5.1 | Conduite vitesse, chargé/déchargé | km/h | 3,5/4 | 3,5/3,6 |
| 5.2 | Levage vitesse, chargement/déchargement | mm/s | 110/180 | 73/107 |
| 5.3 | Abaissement vitesse, chargement/déchargement | mm/s | 130/160 | 85/115 |
| 5.4 | Maximum capacité d'escalade, chargé/déchargé (S2-5min) | %(tanθ ) | 3/6 | 3/6 |
| 5.5 | Freinage méthode | Électromagnétique | Électromagnétique | |
| Conduire | ||||
| 6.1 | Conduire puissance du moteur (S2-60min) | kW | 0.75 | 0.75 |
| 6.2 | Ascenseur puissance du moteur, (S3-15%) | kW | 2 | 2 |
| 6.3 | Plomb batterie acide, tension/capacité | V/Ah | 2×12/80 | 2×12/80 |
| 6.4 | Batterie poids | kilos | 50 | 50 |
| 6.5 | pilotage système | Mécanique pilotage | Mécanique pilotage | |
| Autres | ||||
| 7.1 | Mast série | Célibataire mât duplex à cylindre | Célibataire mât duplex à cylindre | |
