| Quantité: | |
|---|---|
| Standard | |||
| 1.1 | Modèle | ME60 | |
| 1.2 | Type de puissance | Batterie | |
| 1.3 | Style de conduite | Tenez-vous debout | |
| 1.4 | Charge nominale | Q(kg) | 6000 |
| 1.5 | Centre de charge | C(mm) | 600 |
| 1.6 | Distance de charge | x(mm) | 980/935 |
| 1.7 | Empattement | y(mm) | 1525/1480 |
| Poids | |||
| 2.1 | Poids de service (incl. batterie) | kilos | 1480 |
| 2.2 | Capacité des essieux avec pleine charge, côté entraînement/côté charge | kilos | / |
| 2.3 | Capacité des essieux sans charge, côté entraînement/côté charge | kilos | / |
| Roue | |||
| 3.1 | Type de roue | Unité centrale | |
| 3.2 | Taille de la roue porteuse | mm | Φ90 × 80 |
| 3.3 | Taille de la roue motrice | mm | Φ254×100 |
| 3.4 | Roue auxiliaire | mm | Φ125×50 |
| 3.5 | Nombre de roues, avant/arrière (x=roue motrice) | 8/1X+4 | |
| 3.6 | Bande de roulement, entraînement côté | b10mm) | 630 |
| 3.7 | Bande de roulement, charge côté | b11(mm) | 460 |

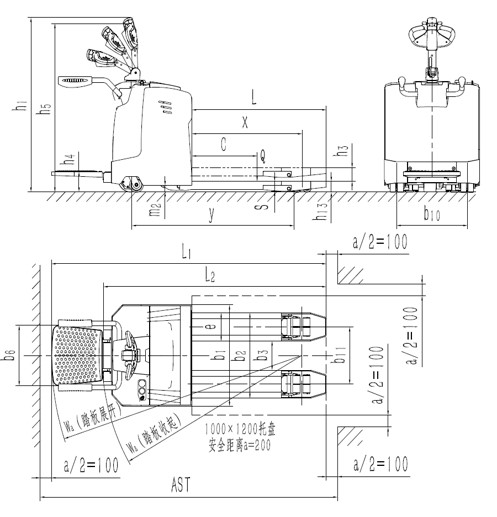

| Taille | |||
| 4.1 | Hauteur hors tout | h1(mm) | 1420 |
| 4.2 | Hauteur de levage maximale de Fourchettes | h2(mm) | 110 |
| 4.3 | Hauteur de levage | h13+h3(mm) | 205 |
| 4.4 | Face de fourche min.sol autorisation | h3(mm) | 95 |
| 4.5 | Hauteur de la pédale | h4(mm) | 180 |
| 4.6 | Hauteur de la poignée | h5(mm) | 1090～1360 |
| 4.7 | Longueur totale, pédale éteint/allumé | l1(mm) | 1945/2390 |
| 4.8 | Largeur hors tout | b1(mm) | 850 |
| 4.9 | Largeur extérieure de la fourche | b2(mm) | 715 |
| 4.10 | Taille de la fourchette | l/e/s(mm) | 1200/255/87 |
| 4.11 | Corps au sol autorisation | m2(mm) | 55 |
| 4.12.1 | Allée largeur (taille de palette 1000x1200mm, centre de charge de 500mm, pédale désactivée) | Ast(mm) | 2250/2690 |
| 4.12.1 | Allée largeur (taille de palette 800x1200mm, centre de charge 600mm, pédale désactivée) | Ast(mm) | 2300/2740 |
| 4.13 | Rayon de braquage, pédale éteinte/allumée | Wa(mm) | 1900/2320 |
| Fonction | |||
| 5.1 | Conduite vitesse (chargement/déchargement) | km/h | 4.0/4.5 |
| 5.2 | Levage vitesse (chargement/déchargement) | mm/s | 29/35 |
| 5.3 | Abaissement vitesse (chargement/déchargement) | mm/s | 29/16 |
| 5.4 | Escalade maximale capacité, charger/décharger (S2-5min) | %(tanθ ) | 4/8 |
| 5.5 | Type de frein | Électromagnétique | |
| Conduire | |||
| 6.1 | Moteur d'entraînement (S2-60 minutes) | kW | 2.5 (C.A.) |
| 6.2 | Moteur de levage (S3-15%) | kW | 3.0 (DC) |
| 6.3 | Tension de la batterie/ capacité | V/Ah | 24/270 |
| 6.4 | Poids de la batterie | kilos | 240 |
| 6.5 | Système de direction | PSE | |
| Autre | |||
| 7.1 | Remplacement de la batterie méthode | Levage | |
| 7.2 | Batterie au lithium tension/capacité | V/Ah | |
Note:
1. Le tableau ci-dessus correspond aux données du modèle standard, qui seront modifiées en fonction de différentes configurations ; la mise à niveau et l'optimisation du modèle entraîneront également des changements dans la structure locale et dans certaines dimensions
2. Configuration facultative et personnalisation non standard :
① La longueur, la largeur et la distance extérieure de la fourche ;
② Chariot à poutre de chaîne (fourche et plan incliné) ;
③ batteries à traction latérale, batteries de différentes capacités.
