| Quantité: | |
|---|---|
| Standard | ||||
| 1.1 | Modèle | ME20 | ME25 | |
| 1.2 | Type de puissance | Batterie | Batterie | |
| 1.3 | Style de conduite | Tenez-vous debout | Tenez-vous debout | |
| 1.4 | Charge nominale | Q(kg) | 2000 | 2500 |
| 1.5 | Centre de charge | C(mm) | 600 | 600 |
| 1.6 | Distance de charge | x(mm) | 865 | 865 |
| 1.7 | Empattement | y(mm) | 1345 | 1345 |
| Poids | ||||
| 2.1 | Poids de service (incl. batterie) | kilos | 630 | 630 |
| 2.2 | Capacité des essieux avec pleine charge, côté entraînement/côté charge | kilos | 920/1756 | 1140/2036 |
| 2.3 | Capacité des essieux sans charge, côté entraînement/côté charge | kilos | 547/129 | 547/129 |
| Roue | ||||
| 3.1 | Type de roue | Unité centrale | Unité centrale | |
| 3.2 | Taille de la roue porteuse | mm | Φ80×70 | Φ80×70 |
| 3.3 | Taille de la roue motrice | mm | Φ230 × 75 | Φ230 × 75 |
| 3.4 | Taille des roues auxiliaires | mm | Φ125×50 | Φ125×50 |
| 3.5 | Nombre de roues,avant/arrière(x=entraînement)+auxiliaire | 4/1X+2 | 4/1X+2 | |
| 3.6 | Bande de roulement, entraînement côté | b10mm) | 476 | 476 |
| 3.7 | Bande de roulement, charge côté | b11(mm) | 510 | 510 |
| Taille | ||||

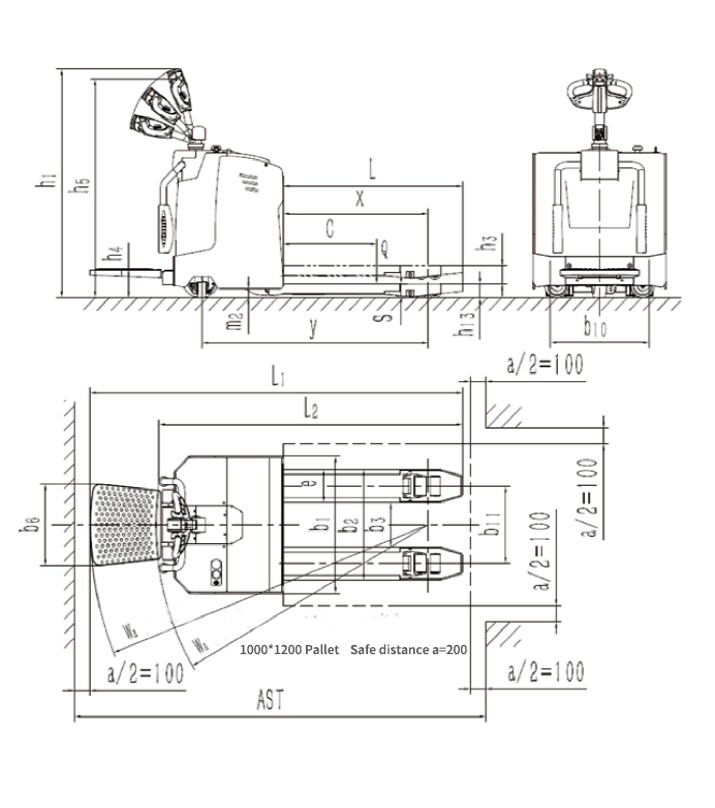

| 4.1 | Hauteur hors tout | h1(mm) | 1430 | 1430 |
| 4.2 | Max. Chariot élévateur | h3(mm) | 115 | 115 |
| 4.3 | Hauteur de levage | h13+h3(mm) | 200 | 200 |
| 4.4 | Face de fourche min.sol autorisation | h13(mm) | 85 | 85 |
| 4.5 | Hauteur de la pédale | h4(mm) | 155 | 155 |
| 4.6 | Hauteur de la poignée | h5(mm) | 1080∽1340 | 1080∽1340 |
| 4.7 | Longueur totale, pédale éteint/allumé | l1(mm) | 1900/2310 | 1900/2310 |
| 4.8 | Largeur hors tout | b1(mm) | 730 | 730 |
| 4.9 | Largeur extérieure de la fourche | b2(mm) | 680 | 680 |
| 4.10 | Taille de la fourchette | l/e/s(mm) | 1150/170/56 | 1150/170/56 |
| 4.11 | Corps au sol autorisation | m2(mm) | 35 | 35 |
| 4.12 | Allée largeur (taille de palette 1000x1200mm, Centre de charge de 500 mm, pédale éteinte) | Ast(mm) | 2050/2500 | 2050/2500 |
| 4.13 | Allée largeur (taille de palette 800x1200mm, Centre de charge de 600 mm, pédale éteinte) | Ast(mm) | 2100/2550 | 2100/2550 |
| 4.14 | Rayon de braquage, pédale éteint/allumé | Wa(mm) | 1730/2065 | 1730/2065 |
| Fonction | ||||
| 5.1 | Conduite vitesse (chargement/déchargement) | km/h | 6/6 | 6/6 |
| 5.2 | Levage vitesse (chargement/déchargement) | mm/s | 40/55 | 40/55 |
| 5.3 | Abaissement vitesse (chargement/déchargement) | mm/s | 35/35 | 35/35 |
| 5.4 | Escalade maximale capacité, charger/décharger (S2-5min) | %(tanθ ) | 15/06 | 15/06 |
| 5.5 | Méthode de freinage | Électromagnétique | Électromagnétique | |
| Conduire | ||||
| 6.1 | Moteur d'entraînement (S2-60 minutes) | kW | 1,5 (CA) | 1,5 (CA) |
| 6.2 | Moteur de levage (S3-15%) | kW | 2.2(DC) | 2.2(DC) |
| 6.3 | Tension de la batterie/ capacité | V/Ah | 24/210 | 24/210 |
| 6.4 | Poids de la batterie | kilos | 200 | 200 |
| 6.5 | Système de direction | PSE | PSE | |
| Autre | ||||
| 7.1 | Remplacement de la batterie méthode | Levage | Levage | |
Note:
1. Le tableau ci-dessus correspond aux données du modèle standard, qui seront modifiées en fonction de différentes configurations ; la mise à niveau et l'optimisation du modèle entraîneront également des changements dans la structure locale et dans certaines dimensions
2. Configuration facultative et personnalisation non standard :
① La longueur et la largeur de la fourche
② Grande capacité de batterie haute performance 270AH
③ Batterie à traction latérale
④ Direction mécanique : ME20/25F08, sans ailes
