| Quantité: | |
|---|---|
| Standard | |||||

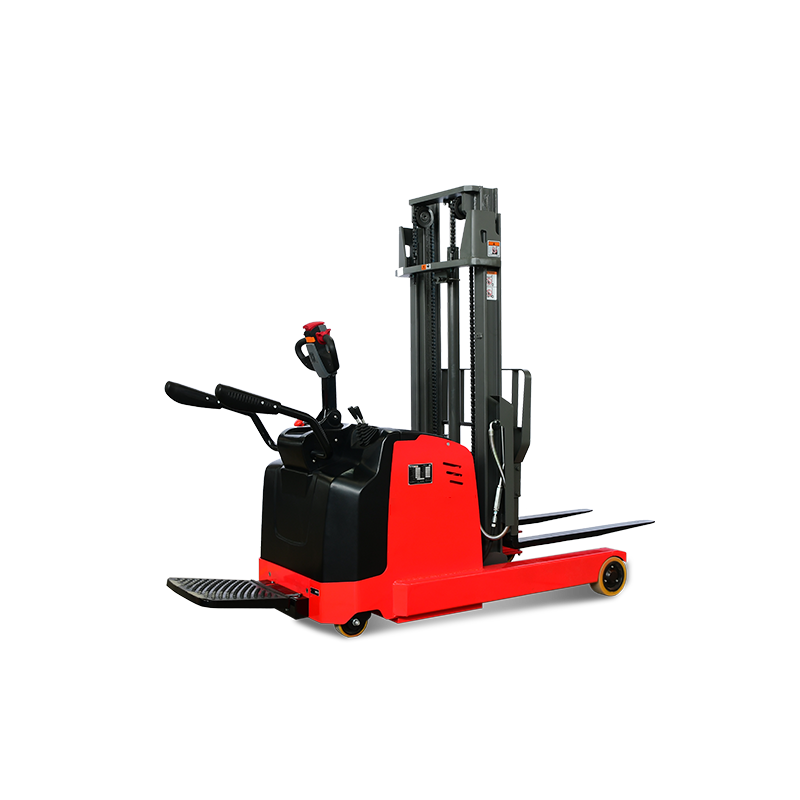

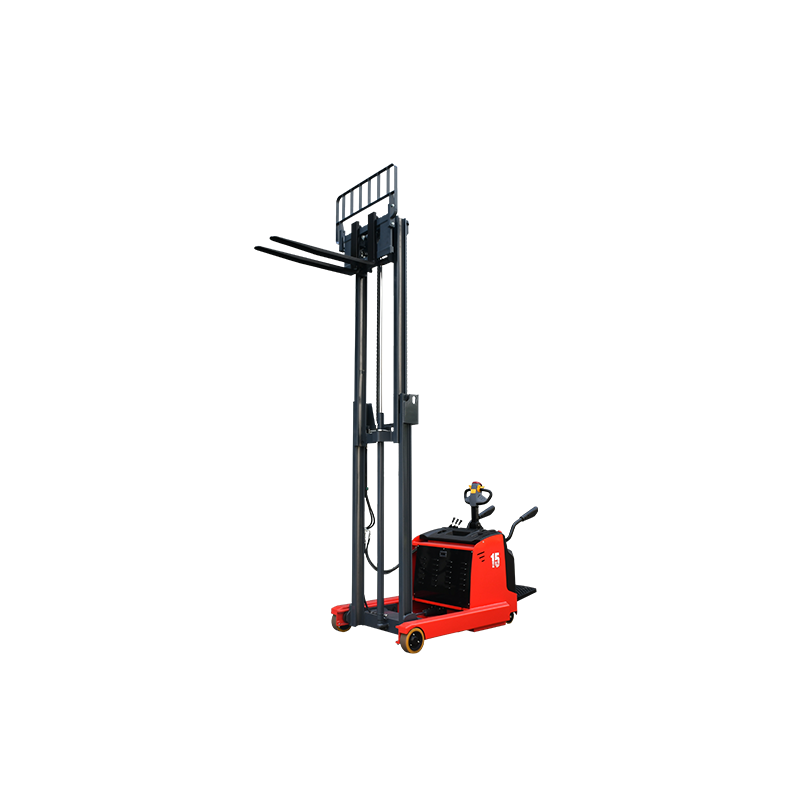

| 1.1 | Modèle | MFA15 (Monocylindre, mât unique) (Monocylindre, mât duplex) | MFA15 (Double vérins, mât duplex) | MAE15 (Mât triplex) | |
| 1.2 | Type de puissance | Batterie | Batterie | Batterie | |
| 1.3 | Type d'opération | Debout | Debout | Debout | |
| 1.4 | Capacité nominale | Q(kg) | 1500 | 1500 | 1500 |
| 1.5 | Centre de charge | C(mm) | 500 | 500 | 500 |
| 1.6 | Porte-à-faux avant | x(mm) | 120 | 130 | 130 |
| 1.7 | Empattement | y(mm) | 1430 | 1430 | 1430 |
| Poids | |||||
| 2.1 | Poids de service (avec batterie) | kilos | 1850 | 2100 | 2150 |
| Roue | |||||
| 3.1 | Type de roue | Unité centrale | Unité centrale | Unité centrale | |
| 3.2 | Roue porteuse | mm | φ210×85 | φ210×85 | φ210×85 |
| 3.3 | Roue motrice | mm | φ230×75 | φ230×75 | φ230×75 |
| 3.4 | Roue auxiliaire | mm | φ150×50 | φ150×50 | φ150×50 |
| 3.5 | Nombre de roues, avant/arrière (X = roue motrice) | 2/1x+2 | 2/1x+2 | 2/1x+2 | |
| 3.6 | Bande de roulement, côté entraînement | b10(mm) | 678 | 678 | 678 |
| Taille | |||||
| 4.1 | Hauteur du mât fermé | h1(mm) | Se référer au mât spécification | Se référer au mât spécification | Se référer au mât spécification |
| 4.2 | Hauteur de levage | h3(mm) | Se référer au mât spécification | Se référer au mât spécification | Se référer au mât spécification |
| 4.3 | Hauteur du mât étendu avec dossier de chargement | h4(mm) | Se référer au mât spécification | Se référer au mât spécification | Se référer au mât spécification |
| 4.4 | Hauteur de la pédale | h7(mm) | 170 | 170 | 170 |
| 4.5 | Hauteur du pied de support | h8(mm) | 245 | 245 | 245 |
| 4.6 | Longueur totale (pédale éteinte/allumée) | L1(mm) | ≤2400 | ≤2400 | ≤2450 |
| 4.7 | Largeur hors tout | b1/b2(mm) | 900/1105 | 900/1105 | 900/1105 |
| 4.8 | Taille de la fourchette | l/e/s(mm) | 1070/100/35 | 1070/100/35 | 1070/100/35 |
| 4.9 | Classe d'installation | 2A | 2A | 2A | |
| 4.10 | Largeur extérieure de la fourche | b5(mm) | 220-710 | 220-710 | 220-710 |
| 4.11 | Atteindre le coup | l4(mm) | 570 | 570 | 570 |
| 4.12 | Garde au sol du mât | m1(mm) | 50 | 50 | 50 |
| 4.13 | Largeur d'allée pour palette 1000*1200mm | Ast(mm) | 2690 | 2690 | 2690 |
| 4.14 | Largeur d'allée pour palette 800*1200mm | Ast(mm) | 2690 | 2690 | 2690 |
| 4.15 | Rayon de braquage | Wa(mm) | 1760 | 1760 | 1760 |
| Fonction | |||||
| 5.1 | Vitesse de conduite (chargement/déchargement) | km/h | 5,5/6 | 5,5/6 | 5,5/6 |
| 5.2 | Vitesse de levage (chargement/déchargement) | mm/s | 80/130 | 120/150 | 120/150 |
| 5.3 | Vitesse de descente (chargement/déchargement) | mm/s | 100/130 | 140/130 | 100/95 |
| 5.4 | Max.gradeability(chargement/déchargement)(S2-5min) | %(tanθ ) | 6/8 | 6/8 | 6/8 |
| 5.5 | Type de frein | Électromagnétique | Électromagnétique | Électromagnétique | |
| Conduire | |||||
| 6.1 | Moteur d'entraînement (S2-60min) | kW | 1.5 | 1.5 | 1.5 |
| 6.2 | Moteur de levage (S3-10%) | kW | 3 | 3 | 3 |
| 6.3 | Tension/capacité de la batterie | V/Ah | 24/210 (270AH en option) | 24/210 (270AH en option) | 24/210 (270AH en option) |
| 6.4 | Poids de la batterie | kilos | 175 | 175 | 175 |
| 6.5 | Système de direction | PSE | PSE | PSE | |
