| Standard | ||||
| 1.1 | Modèle | MFZ16 (mât standard) | MFZ20 (mât standard) | |
| 1.2 | Type de puissance | Batterie | Batterie | |
| 1.3 | Conduite style | Assis | Assis | |
| 1.4 | Noté charger | Q(kg) | 1600 | 2000 |
| 1.5 | Centre de charge | C(mm) | 500 | 500 |
| 1.6 | Porte-à-faux avant | x(mm) | 205 | 205 |
| 1.7 | Empattement | y(mm) | 1425 | 1525 |
| Poids | ||||
| 2.1 | Poids de service (incl. batterie) | kilos | 3710 | 4000 |
| Roue | ||||
| 3.1 | Type de roue | Unité centrale | Unité centrale | |
| 3.2 | Charger taille de roue | mm | φ300×120 | φ300×120 |
| 3.3 | Conduire taille de roue | mm | φ343×120 | φ350×120 |
| 3.4 | Auxiliaire taille de roue | mm | / | / |
| 3.5 | Nombre de roues, avant/arrière (x = roue motrice) | 2/1X | 2/1X | |
| 3.6 | Bande de roulement, entraînement côté | b10(mm) | / | / |
| 3.7 | Bande de roulement, charge côté | b11(mm) | 1170 | 1170 |

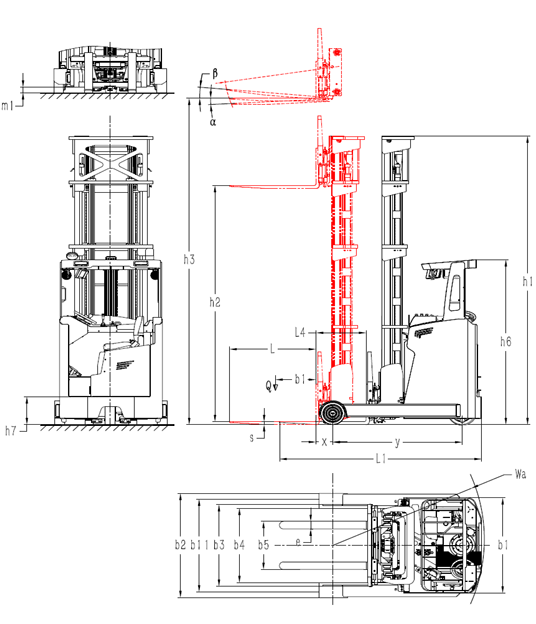

| Taille | ||||
| 4.1 | Fourchette inclinaison | α/β(°) | 3/5 | 3/5 |
| 4.2 | Mast hauteur fermée | h1(mm) | se référer au spécification du mât | se référer au spécification du mât |
| 4.3 | Gratuit Hauteur de levage | h2(mm) | se référer au spécification du mât | se référer au spécification du mât |
| 4.4 | Ascenseur hauteur | h3(mm) | se référer au spécification du mât | se référer au spécification du mât |
| 4.5 | Mast hauteur augmentée avec dossier de chargement | h4(mm) | se référer au spécification du mât | se référer au spécification du mât |
| 4.6 | Aérien hauteur de garde | h6(mm) | 2200 | 2200 |
| 4.7 | Pédale hauteur | h7(mm) | 376 | 376 |
| 4.8 | Dans l'ensemble longueur | l1(mm) | 2340 | 2421 |
| 4.9 | Dans l'ensemble largeur | b1/b2(mm) | 1270/1290 | 1270/1290 |
| 4.10 | Fourchette taille | l/e/s(mm) | 1070×100×35 | 1070×122×40 |
| 4.11 | Fourchette largeur du chariot | b3(mm) | 1090 | 1090 |
| 4.12 | Fourchette largeur extérieure | b5(mm) | 222-750 | 266-772 |
| 4.13 | Intérieur largeur des jambes | b4(mm) | 890 | 890 |
| 4.14 | Atteindre accident vasculaire cérébral | l4(mm) | 583 | 617 |
| 4.15 | Mast garde au sol | m1(mm) | 75 | 75 |
| 4.16 | Allée largeur pour palette 1000*1200mm(C=500mm) | Ast(mm) | 2764 | 2838 |
| 4.17 | Allée largeur pour palette 800*1200mm(C=600mm) | Ast(mm) | 2814 | 2882 |
| 4.18 | Tournant rayon | Wa(mm) | 1700 | 1798 |
| Fonction | ||||
| 5.1 | Conduite vitesse (chargement/déchargement) | km/h | 14/14 | 14/14 |
| 5.2 | Levage vitesse (chargement/déchargement) | mm/s | 280/380 | 340/440 |
| 5.3 | Abaissement vitesse (chargement/déchargement) | mm/s | 380/340 | 420/360 |
| 5.4 | Maximum capacité d'escalade, chargé/déchargé | %(tanθ ) | 10 | 10 |
| 5.5 | Freinage méthode | Mécanique | Mécanique | |
| Conduire | ||||
| 6.1 | Conduire puissance du moteur (S2-60min) | kW | 6.5 | 6.5 |
| 6.2 | Ascenseur puissance du moteur, (S3-15%) | kW | 8.6 | 12.8 |
| 6.3 | Plomb batterie acide, tension/capacité | V/Ah | 48/420 | 48/560 |
| 6.4 | Options : Lithium tension/capacité de la batterie | V/Ah | 48/300 | 48/450 |
| 6.5 | Batterie poids | kilos | 715 | 920 |
| 6.6 | Pilotage système | PSE | PSE | |
| Autre | ||||
| 7.1 | Batterie méthode de remplacement | Tirage avant | Tirage avant | |
| [1] : la hauteur de levage libre n'inclut pas la taille de l'étagère, en incluant l'étagère standard, il faut soustraire 270 mm ; | ||||
| [2] : La longueur de l'ensemble du camion augmente d'environ 60 mm lorsque le levier de vitesses latéral est ajouté ; | ||||
| [3] : Quand côté le levier de vitesses est ajouté, la largeur extérieure maximale de la fourche est de 725 mm | ||||
