| Quantité: | |
|---|---|
| Standard | ||||

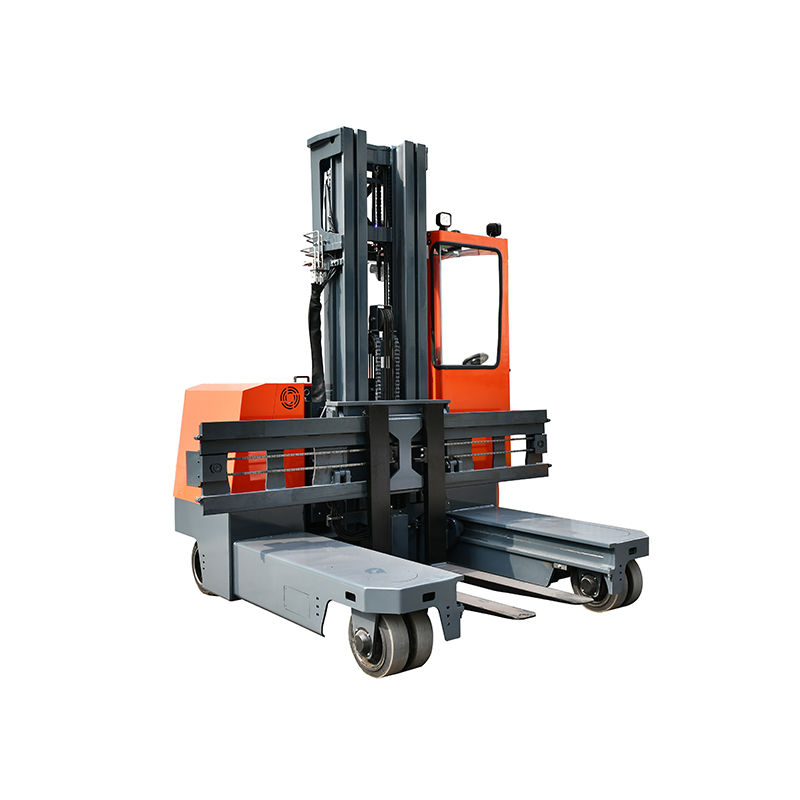

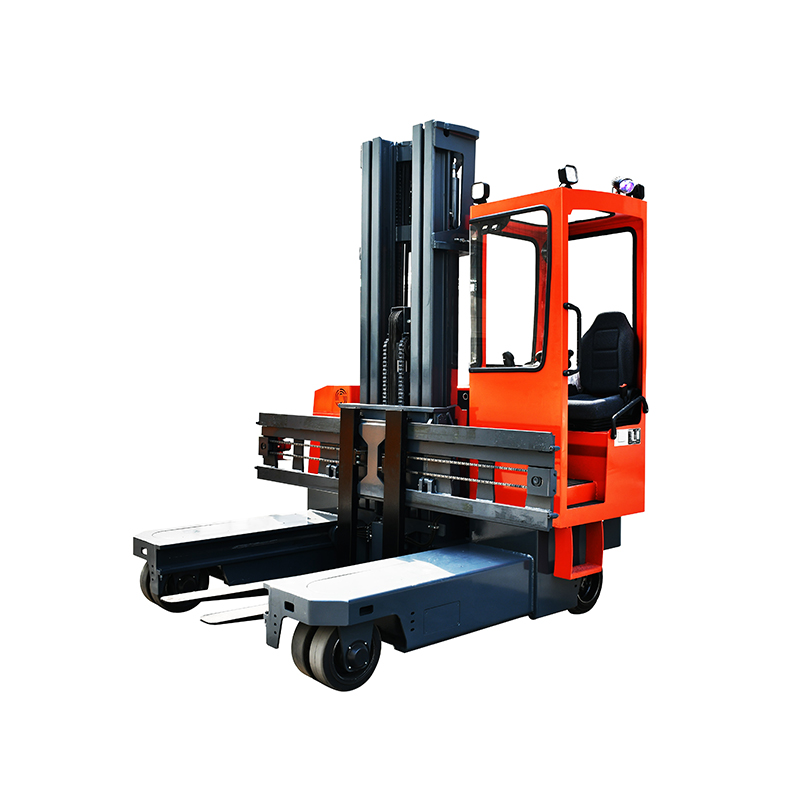

| 1.1 | Modèle | MQC35 | MQC40 | |
| 1.2 | Type de puissance | Batterie | Batterie | |
| 1.3 | Type d'opération | Assis | Assis | |

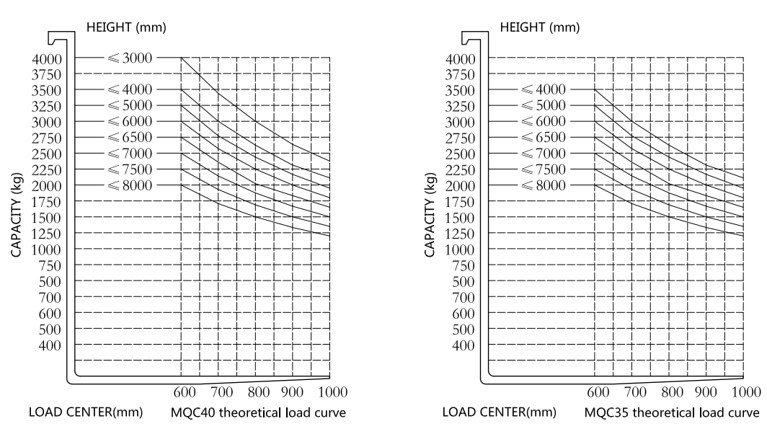

| 1.4 | Charge nominale | Q(kg) | 3500 | 4000 |
| 1.5 | Centre de charge | C(mm) | 600 | 600 |
| 1.6 | Devant surplomb | x(mm) | 325 | 325 |
| 1.7 | Empattement | y(mm) | 1800 | 1800 |
| Poids | ||||
| 2.1 | Service poids (batterie incluse) | kilos | 6370① | 6370① |
| Roue | ||||
| 3.1 | Roue taper | Caoutchouc solide roue | Unité centrale | |
| 3.2 | Charger taille de roue | mm | 14×5/φ356×127 | φ350 × 110 (2 pièces) |
| 3.3 | Conduire taille de roue | mm | 16×7/φ406×178 | 16×7/φ406×178 |
| 3.4 | Nombre de roues, avant/arrière (x=roue motrice) | 4/2X | 4/2X | |
| 3.5 | Roue bande de roulement, côté entraînement | b10(mm) | 1760 | 1760 |
| 3.6 | Roue bande de roulement, côté charge | b11(mm) | 1712 | 1712 |

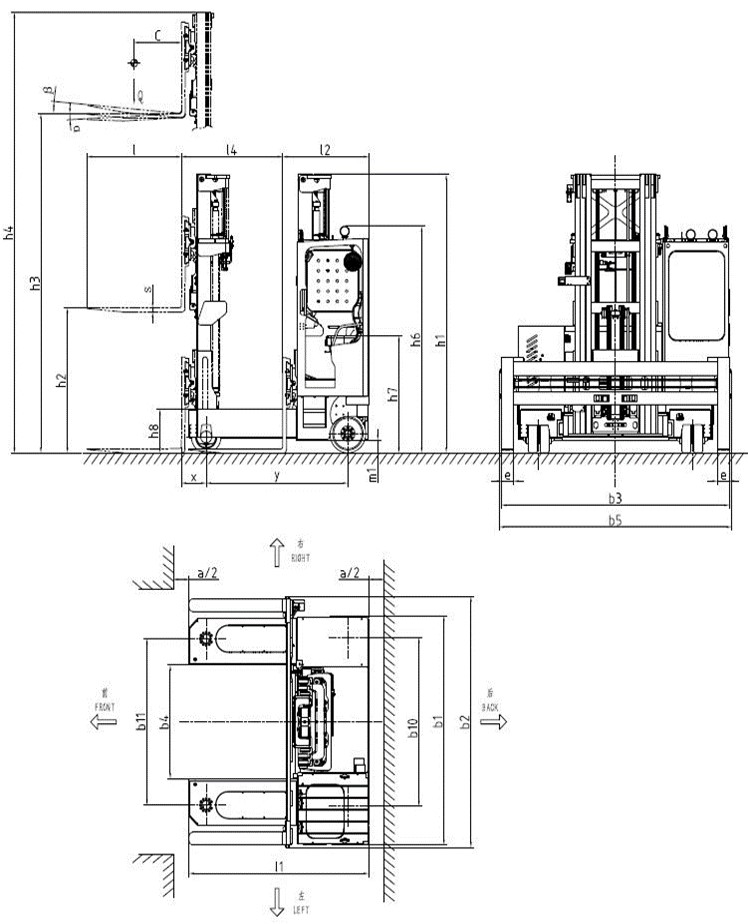

| Taille | ||||
| 4.1 | Mast inclinaison | α/β(°) | 2/4 | 2/4 |
| 4.2 | Mast hauteur fermée | h1(mm) | Référer aux spécifications du mât | Référez-vous au spécification du mât |
| 4.3 | Gratuit hauteur de levage | h2(mm) | Référer aux spécifications du mât | Référez-vous au spécification du mât |
| 4.4 | Ascenseur hauteur | h3(mm) | Référer aux spécifications du mât | Référez-vous au spécification du mât |
| 4.5 | Mast hauteur augmentée avec dossier de chargement | h4(mm) | Référer aux spécifications du mât | Référez-vous au spécification du mât |
| 4.6 | Hauteur de la cabine (avec lumière/sans lumière) | h6(mm) | 2674/2547 | 2674/2547 |
| 4.7 | Hauteur du siège | h7(mm) | 1365 | 1365 |
| 4.8 | Hauteur des jambes | h8(mm) | 475 | 475 |
| 4.9 | Longueur totale | l1(mm) | 2300 | 2300 |
| 4.10 | Largeur hors tout | b1/b2(mm) | 2435/2860 | 2435/2860 |
| 4.11 | Demi-tour à vide diamètre | Semaine (mm) | 3210 | 3210 |
| 4.12 | Taille de la fourchette | l/e/s(mm) | 1200×150×50 | 1200×150×50 |
| 4.13 | Largeur du tablier porte-fourches | b5(mm) | 2860 | 2860 |
| 4.14 | Largeur extérieure de la fourche | b3(mm) | 610-2800 | 610-2800 |
| 4.15 | Largeur intérieure des jambes | b4(mm) | 1150 | 1150 |
| 4.16 | Atteindre le coup | l4(mm) | 1300 | 1300 |
| 4.17 | Garde au sol minimale | m1(mm) | 124 | 124 |
| Fonction | ||||
| 5.1 | Conduite droite vitesse, chargement/déchargement | km/h | 7/8 | 7/8 |
| 5.2 | Conduite latérale vitesse, chargement/déchargement | mm/s | 6/7 | 6/7 |
| 5.3 | Levage vitesse, chargement/déchargement | mm/s | 150/250 | 150/250 |
| 5.4 | Abaissement vitesse, chargement/déchargement | mm/s | 195/160 | 195/160 |
| 5.5 | Droite Max Capacité de pente, chargement/déchargement (S2-5min) | %(tanθ ) | 8/8 | 8/8 |
| 5.6 | Côté Max Capacité de pente, chargement/déchargement (S2-5min) | %(tanθ ) | 8/8 | 8/8 |
| 5.7 | Méthode de freinage | Électromagnétique | Électromagnétique | |
| Conduire | ||||
| 6.1 | Conduire puissance du moteur (S2-60min) | kW | 8AC | 8AC |
| 6.2 | Ascenseur puissance du moteur (S3-15%) | kW | 15AC | 15AC |
| 6.3 | Plomb batterie acide, tension/capacité | V/Ah | 48/560 | 48/560 |
| 6.4 | Poids de la batterie | kilos | 910 | 910 |
| 6.5 | Système de direction | PSE | PSE | |
| Autres | ||||
| 7.1 | Remplacement de la batterie | Levage | Levage | |
| Standard configuration:positionneur de fourches | ||||
