| Quantité: | |
|---|---|
| Standard | |||||

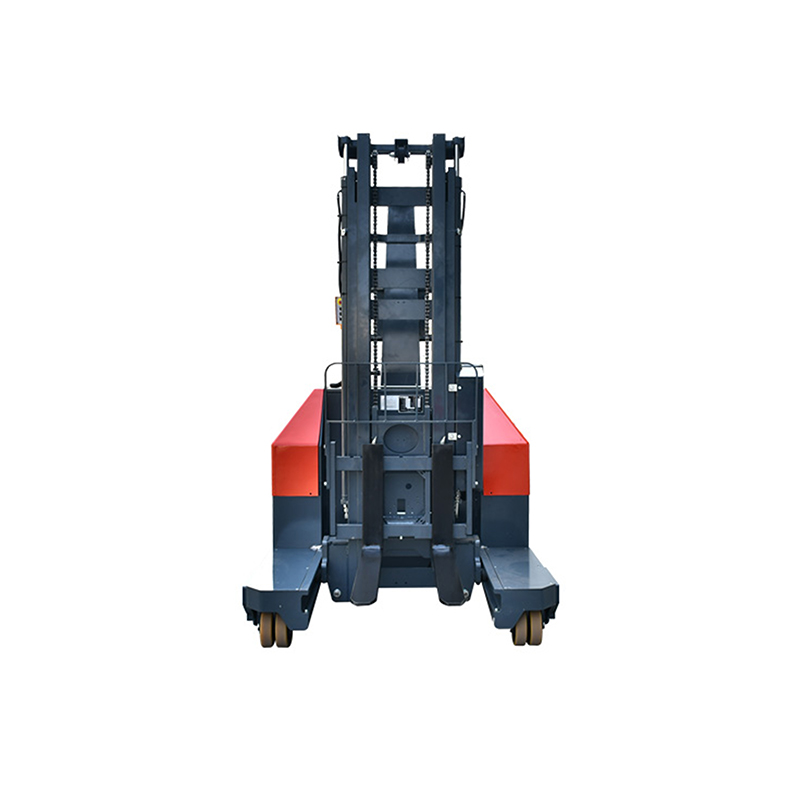

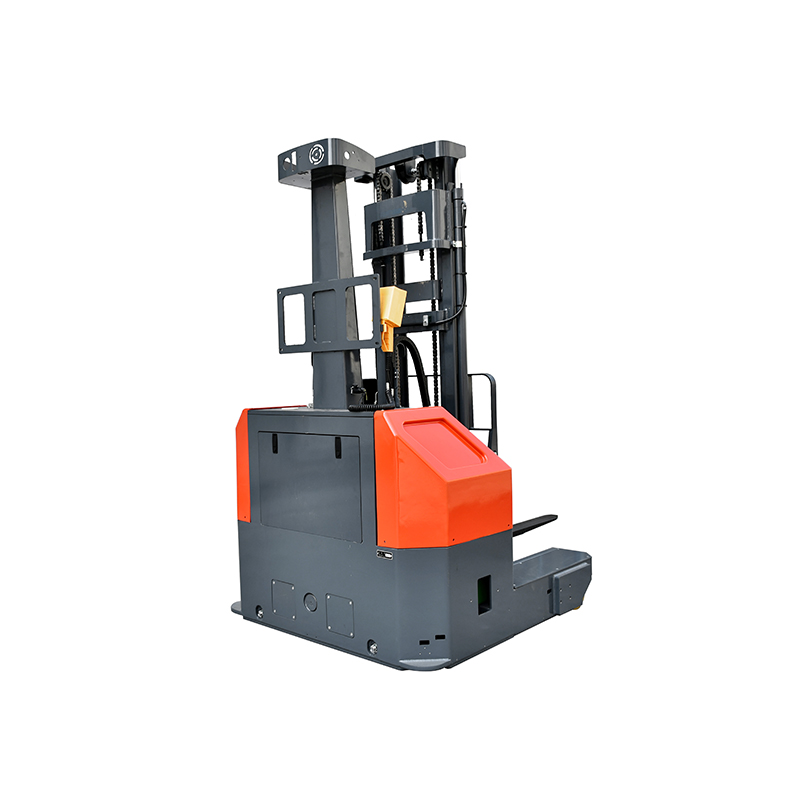

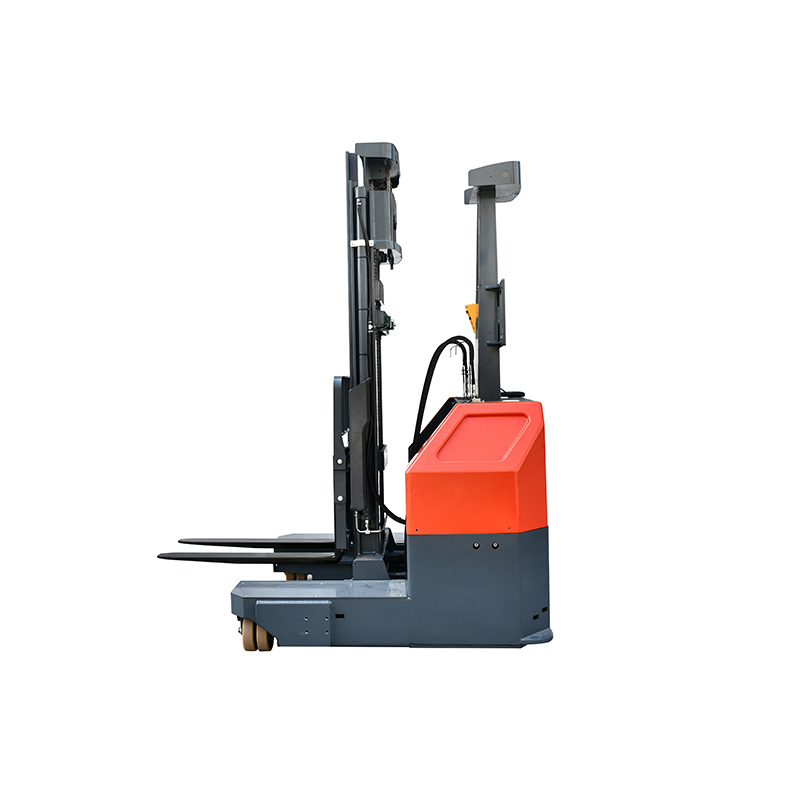

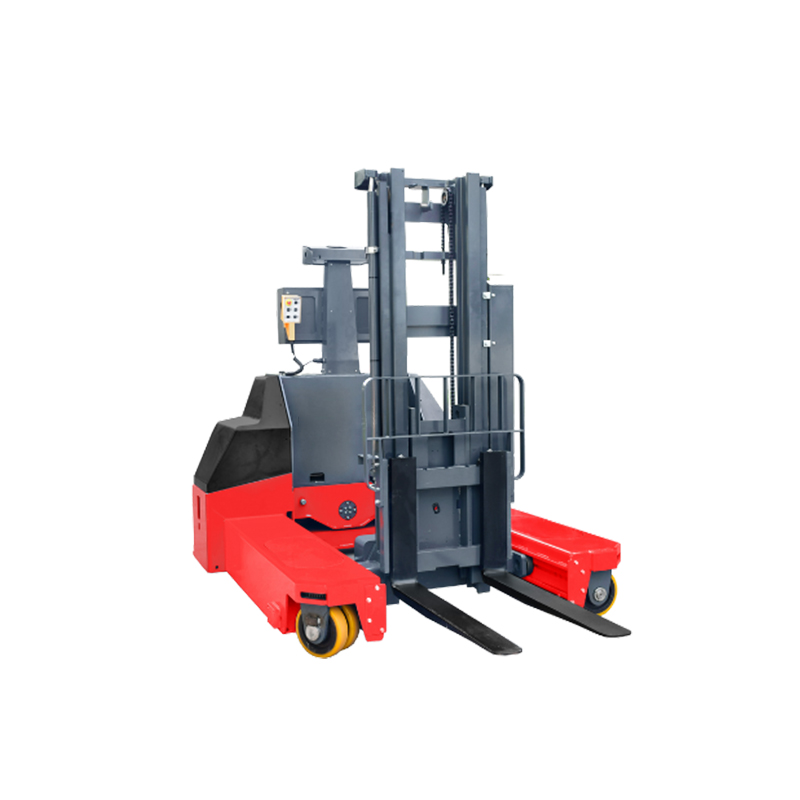

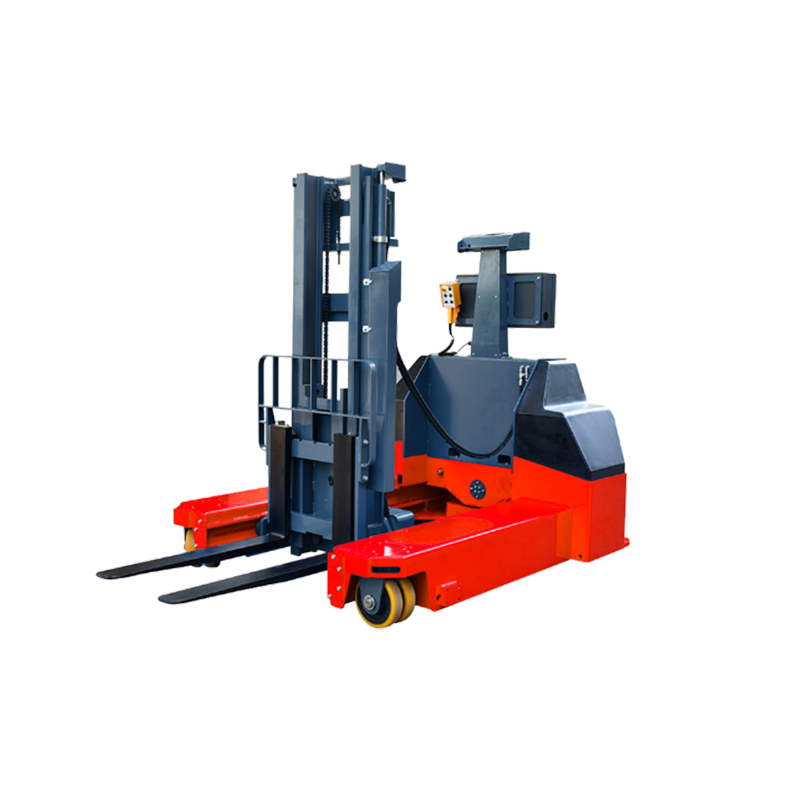

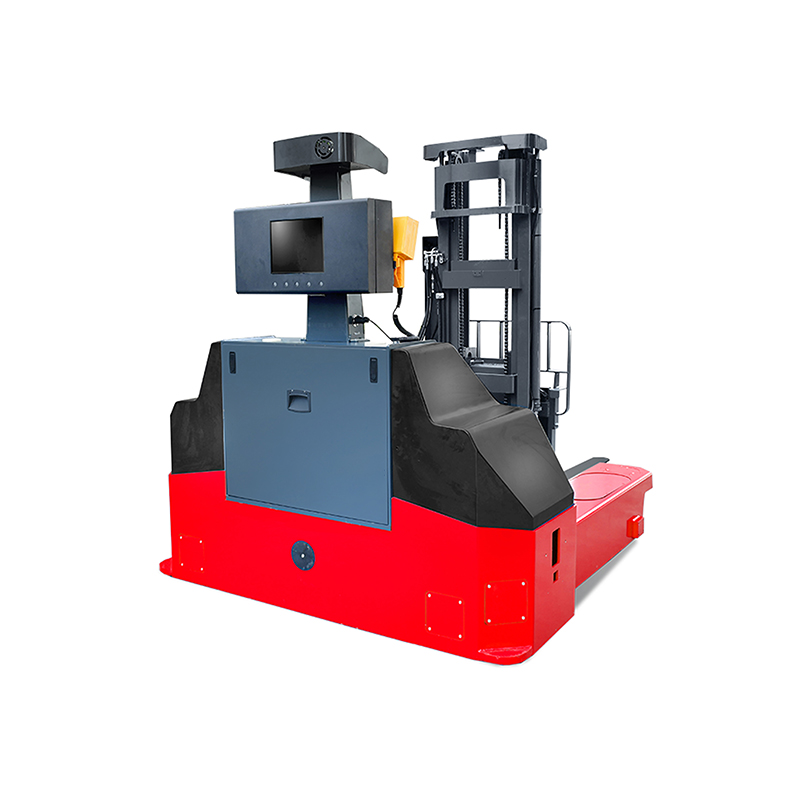

| 1.1 | Modèle | MQV15 | MQV20 | MQV30 | |
| 1.2 | Type de puissance | Batterie | Batterie | Batterie | |

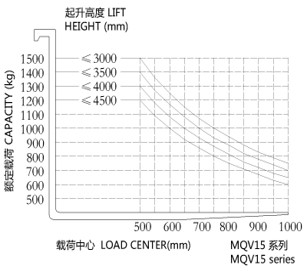

| 1.3 | Charge nominale | Q(kg) | 1500 | 2000 | 3000 |
| 1.4 | Centre de charge | C(mm) | 500 | 500 | 600 |
| 1.5 | Empattement | y(mm) | 1150 | 1500 | 1870 |
| Weights | |||||
| 2.1 | Service Poids (batterie incluse) | kilos | ≈2300 | ≈2900 | ≈4840 |
| 2.2 | Essieu en charge à vide, côté conduite/côté chargement | kilos | 1740/560 | 2160/740 | 3435/1405 |
| 2.3 | Essieu charge à pleine charge, fourche en avant, côté conduite/côté chargement | kilos | 495/3305 | 645/4255 | 1150/6690 |
| 2.4 | Essieu charge à pleine charge, fourche en arrière, côté entraînement/côté chargement | kilos | 1970/1830 | 2765/2135 | 3990/3850 |
| Roue | |||||
| 3.1 | Roue taper | Unité centrale | Unité centrale | Unité centrale | |
| 3.2 | Charger taille de roue | mm | Φ180 × 50 | Φ254×65 | Φ267 × 65 |
| 3.3 | Conduire taille de roue | mm | Φ230 × 75 | Φ254×102 | Φ343×120 |
| 3.4 | Nombre de roues, avant/arrière (x= roues motrices) | 4/2x | 4/2x | 4/2x | |
| 3.5 | Roue bande de roulement, côté charge | b10(mm) | 310 | 1360 | 1460 |
| 3.6 | Roue bande de roulement, côté entraînement | b11(mm) | 1110 | 1360 | 1760 |

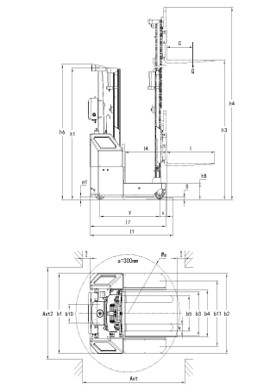

| Taille | |||||
| 4.1 | Hauteur du mât fermé | h1(mm) | 2980 | 3444 | 3562 |
| 4.2 | Hauteur de levage libre | h2(mm) | / | / | 1700 |
| 4.3 | Hauteur de levage | h3(mm) | 4500 | 5000 | 8000 |
| 4.4 | Mast hauteur augmentée avec dossier de chargement | h4(mm) | 5427 | 6016 | 9140 |
| 4.5 | Dans l'ensemble longueur (fourches incluses) | l1(mm) | 1590 | 1850 | 2450 |
| 4.6 | Largeur hors tout | b1/b2(mm) | 1360 | 1900 | 2220.4 |
| 4.7 | Taille de la fourchette | l/e/s(mm) | 920/122/40 | 920/100/50 | 1200/150/50 |
| 4.8 | Largeur du tablier porte-fourches | b3(mm) | 745 | 850 | 1348 |
| 4.9 | Largeur extérieure de la fourche | b5(mm) | 600 | 700 | 1100 |
| 4.10 | Largeur intérieure des jambes | b4(mm) | 798 | 922 | 1288 |
| 4.11 | Atteindre le coup | l4(mm) | 800 | 1020 | 1160 |
| 4.12 | Dans l'ensemble longueur (sans fourches) | l7(mm) | 1450 | 1850 | 2395 |
| 4.13 | Garde au sol | m1(mm) | 50 | 50 | 50 |
| 4.14 | Hauteur des jambes | h8(mm) | 280 | 360 | 381 |
| 4.15 | Droit largeur de l'allée de conduite | Ast2(mm) | b2+300(L【1】≤b2) | b2+300(L【1】≤b2) | b2+300(L【1】≤b2) |
| L【2】+300(L＞b2) | L【2】+300(L＞b2) | L【2】+300(L＞b2) | |||
| 4.16 | Côté largeur de l'allée de conduite | Ast(mm) | l1-920+B+300(B>920) | l1-920+B+300(B>920) | l1-1200+B+300(B>920) |
| 1900(B≤920) | 2150(B≤920) | 2750(B≤920) | |||
| 4.17 | Rayon de braquage | Wa(mm) | 1000 | 1300 | 1650 |
| Fonction | |||||
| 5.1 | Conduite vitesse (chargement/déchargement) | MS | 1～1,5 | 1～1,5 | 1～1,5 |
| 5.2 | Levage vitesse (chargement/déchargement) | mm/s | 100/140【3】 | 65/100【3】 | 200/220【3】 |
| 5.3 | Abaissement vitesse (chargement/déchargement) | mm/s | 100/95【3】 | 95/100【3】 | 260/200【3】 |
| 5.4 | Conduite droite gradabilité maximale, chargement/déchargement (S2-5min) | %(tanθ ) | ≤5 | ≤5 | ≤5 |
| 5.5 | Conduite latérale gradabilité maximale, chargement/déchargement (S2-5min) | %(tanθ ) | ≤5 | ≤5 | ≤5 |
| 5.6 | Freinage méthode | Électromagnétique taper | Électromagnétique taper | Électromagnétique taper | |
| Conduire | |||||
| 6.1 | Conduite moteur (S2-60min) | kW | 2×1,5 | 2×2,5 | 2×6,5 |
| 6.2 | Moteur de levage (S3-15%) | kW | 3 | 3 | 8.6 |
| 6.3 | Batterie au lithium | V/Ah | 24/202【4】 | 24/202【4】 | 48/300【4】 |
| 6.4 | Batterie au lithium poids | kilos | 70 | 70 | 170 |
| 6.5 | Pilotage | PSE | PSE | PSE | |
| Autre | |||||
| 7.1 | Remplacement de la batterie méthode | Levage | Par fourchette | Par fourchette | |
| 7.2 | Type de moteur d'entraînement | CA | CA | CA | |
| 7.3 | Type de moteur de direction | CC | CC | CA | |
Remarque : les données de taille ci-dessus n'incluent pas les accessoires AGV, tels que le radar, le bord tactile de sécurité, l'appareil de navigation, etc.
Remarque:
【1】 :'B' est la longueur de la palette dans le sens de la fourche ou de la longueur de la fourche ;
【2】 : « L » est la direction verticale de la fourche de la largeur de la palette ;
【3】 : La vitesse est la vitesse moyenne de décollage et d'atterrissage du système de portique ；
【4】 : Les batteries au lithium peuvent être fournies par les clients AGV ou par les modèles standard EAST.
