| Quantité: | |
|---|---|
| Norme | 1.1 | Modèle | MQK30 | |
| 1.2 | Type de puissance | Batterie de stockage | ||
| 1.3 | Style de conduite | Stable | ||
| 1.4 | Charge nominale | Q(kg) | 3000 | |
| 1.5 | Centre de charge | C(mm) | 500 | |
| 1.6 | Distance du centre de la roue avant à la face de fourche | x(mm) | 367 | |
| 1.7 | Empattement | y(mm) | 1015 | |
| Poids | 2.1 | Service Poids (batterie incluse) | kilos | 7900 |
| 2.2 | Charge par essieu à pleine charge charge, côté entraînement/côté charge | kilos | / | |
| 2.3 | Charge par essieu au déchargement, côté entraînement/côté charge | kilos | / | |
| Roue | 3.1 | Type de roue | Pneu en caoutchouc plein | |
| 3.2 | Taille de la roue porteuse | po/mm | 15×6-11,25/φ381×152 | |
| 3.3 | Taille de la roue motrice | po/mm | 18×9-12,125/φ457×229 | |
| 3.4 | Roue stabilisatrice taille | mm | / | |
| 3.5 | Nombre de roues, avant/arrière (x=roue motrice) | 2X/2 | ||
| 3.6 | Bande de roulement, entraînement côté | b10(mm) | 1170 | |
| 3.7 | Bande de roulement, charge côté | b11(mm) | / | |

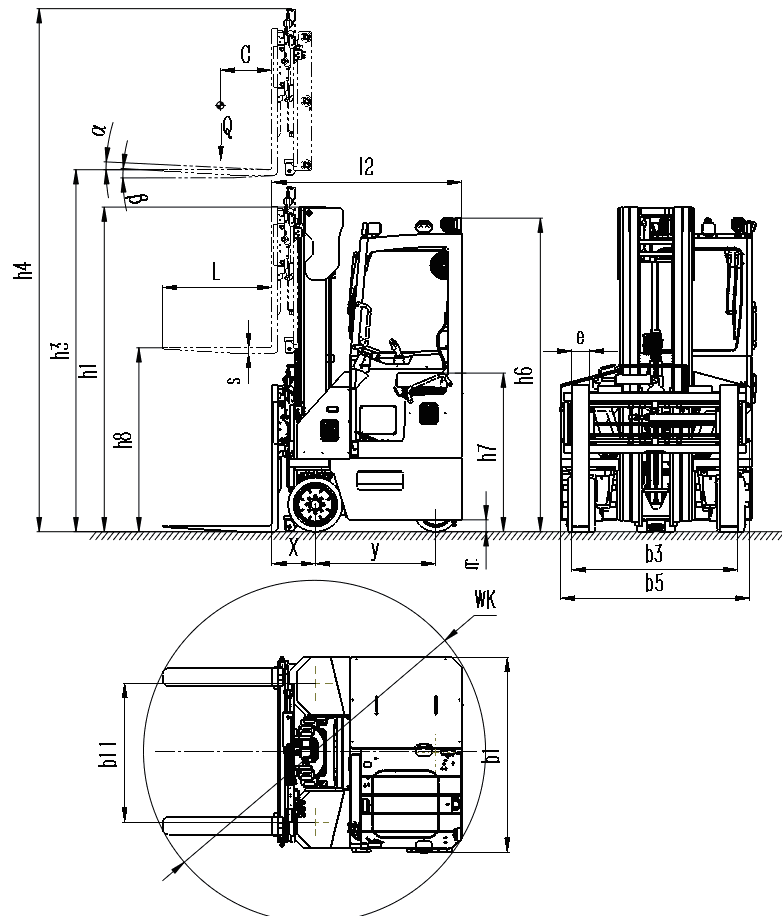

| Taille | 4.1 | Inclinaison du mât | α/β(°) | 1/3,5 |
| 4.2 | Hauteur du mât fermé | h1(mm) | 2735 | |
| 4.3 | Ascenseur gratuit hauteur | h2(mm) | 1375 | |
| 4.4 | Hauteur de levage | h3(mm) | 6000 | |
| 4.5 | Hauteur du mât étendu avec dossier de chargement | h4(mm) | 7360 | |
| 4.7 | hauteur de la cabine (avec lumière/sans lumière) | h6(mm) | 2650/2515 | |
| 4.8 | Hauteur du siège | h7(mm) | 1340 | |
| 4.9 | Hauteur des jambes | h8(mm) | / | |
| 4.10 | Longueur totale | l1(mm) | 2520 | |
| 4.11 | Largeur hors tout | b1(mm) | 1640 | |
| 4.12 | Décharger sur place diamètre rotatif (largeur extérieure de la fourche 460/1400 mm) | Semaine (mm) | 2800/2900 | |
| 4.13 | Taille de la fourchette | l/e/s(mm) | 920/150/50 | |
| 4.14 | Largeur du porte-fourches | b5(mm) | 1600 | |
| 4.15 | Largeur extérieure de la fourche | b3(mm) | 460～1400 | |
| 4.16 | Atteindre le coup | b4(mm) | ±100 | |
| 4.17 | Dimensions entre la surface de la fourche et l'arrière de la carrosserie du véhicule | l2(mm) | 1600 | |
| 4.18 | carrosserie du véhicule minimum garde au sol charger/décharger | ml(mm) | 95/100 | |
| 4.19 | Sol minimum du mât dégagement chargement/déchargement | m2(mm) | 70/75 | |
| Fonction | 5.1 | Conduite latérale vitesse, chargement/déchargement | km/h | 7 ~ 8 |
| 5.2 | Conduite droite vitesse, chargement/déchargement | km/h | 9～10 | |
| 5.3 | Levage vitesse (chargement/déchargement) | mm/s | 200/240 | |
| 5.4 | Abaissement vitesse (chargement/déchargement) | mm/s | 310/350 | |
| 5.5 | Droite Max Capacité de pente, chargement/déchargement (S2-5min) | %(tanθ ) | 10/10 | |
| 5.6 | Côté Max Capacité de pente, chargement/déchargement (S2-5min) | %(tanθ ) | 10/10 | |
| 5.7 | Méthode de freinage | Électromagnétique | ||
Conduire | 6.1 | Puissance du moteur d'entraînement (S2-60min) | kW | 7AC |
| 6.2 | Puissance du moteur de levage (S3-15%) | kW | 12.8AC | |
| 6.3 | Batterie au Lithium, tension/capacité | V/Ah | 48/600 | |
| 6.4 | Poids de la batterie | kilos | 428-472 | |
| 6.5 | Système de direction | Direction électrique | ||
| Autres | 7.1 | Remplacement de la batterie méthode | Type de levage |
① Équipé en standard d'une fourche à distance réglable, la fonction de détection de fourche est facultative ;
② Batterie au lithium standard ;
③ Les données des modèles standards varient selon les différentes configurations.
