| Quantité: | |
|---|---|

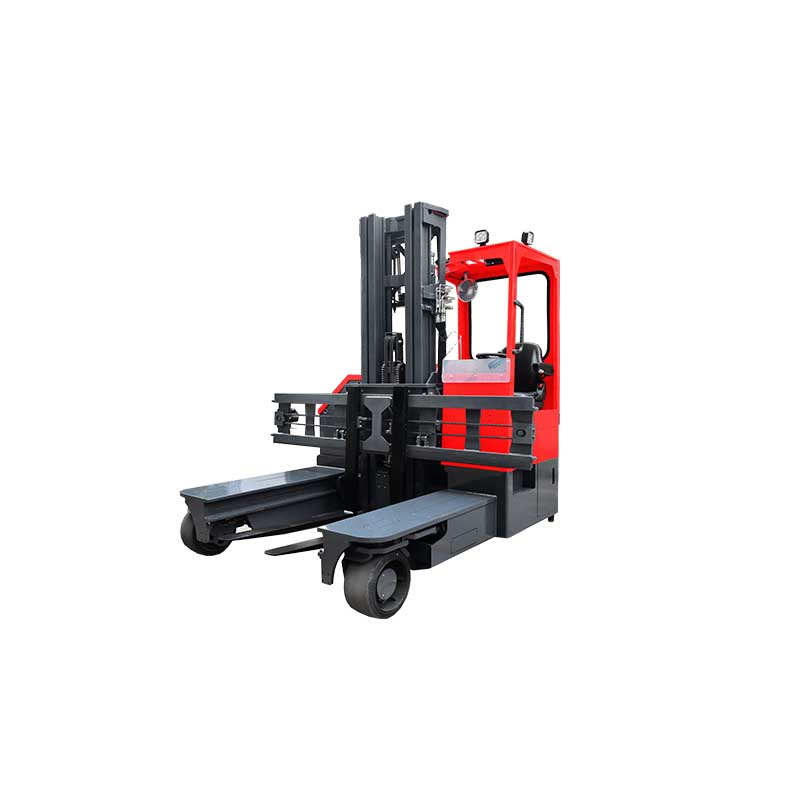

| Caractéristiques | 1.1 | Modèle | MQD30 | |
| 1.2 | Type de puissance | Batterie | ||
| 1.3 | Style de conduite | Assis | ||

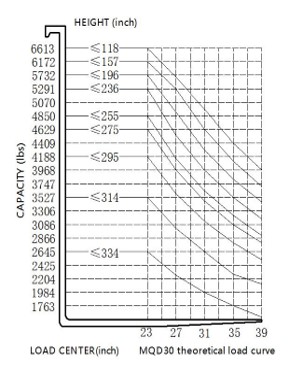

| 1.4 | Charge nominale | Q(kg) | 3000 | |
| 1.5 | Centre de charge | C(mm) | 600 | |
| 1.6 | Pronation avant | x(mm) | 312 | |
| 1.7 | Empattement | y(mm) | 1895 | |
| Weights | 2.1 | Poids de service (incl. batterie) | kilos | 5580② |
| 2.2 | Capacité des essieux avec pleine charge, côté entraînement/taille de la charge | kilos | / | |
| 2.3 | Capacité des essieux sans charge, côté entraînement/taille de la charge | kilos | / | |
| Roue | 3.1 | Type de roue, entraînement côté/côté charge | Caoutchouc solide roue | |
| 3.2 | Roue taille, côté charge | mm | φ405×220 | |
| 3.3 | Roue taille, côté entraînement | mm | φ457×229 | |
| 3.4 | Roue auxiliaire | mm | / | |
| 3.5 | Nombre de roues, avant/arrière (x = roue motrice) | 2/1X | ||
| 3.6 | Bande de roulement, entraînement côté | b10(mm) | 0 | |
| 3.7 | Bande de roulement, côté charge | b11(mm) | 1776 | |

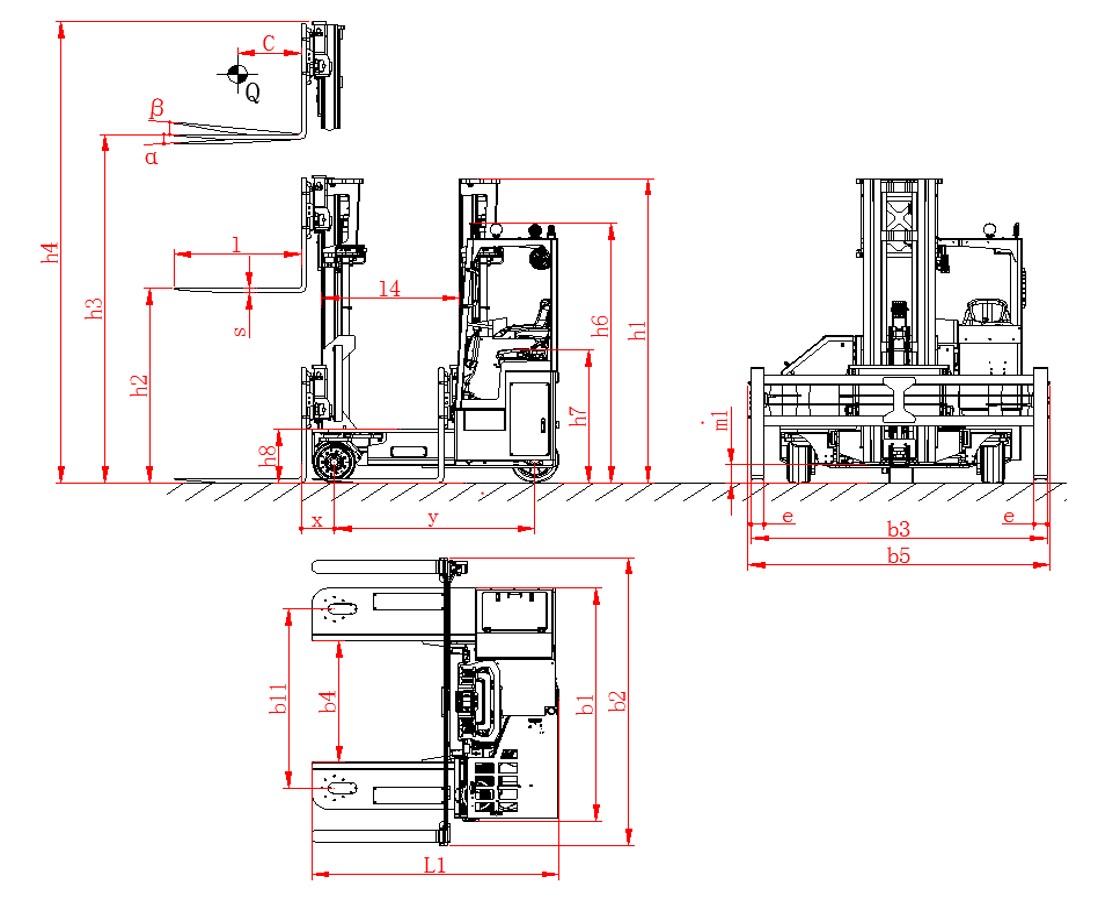

| Taille | 4.1 | Inclinaison des fourches, avant/arrière | α/β(°) | 2/5 |
| 4.2 | Hauteur du mât fermé | h1(mm) | 3020 | |
| 4.3 | Hauteur de levage libre | h2(mm) | 1884 | |
| 4.4 | Hauteur de levage | h3(mm) | 5500 | |
| 4.5 | Hauteur du mât étendu avec dossier | h4(mm) | 6650 | |
| 4.7 | Hauteur de la cabine (avec lampe/sans lampe) | h6(mm) | 2571/2440 | |
| 4.8 | Hauteur du siège | h7(mm) | 1310 | |
| 4.9 | Hauteur des jambes | h8(mm) | 530 | |
| 4.10 | Dans l'ensemble longueur (sans roue de guidage) | L1(mm) | 2330 | |
| 4.11 | Largeur hors tout | b1/b2(mm) | 2300/2860 | |
| 4.12 | Taille de la fourchette | l/e/s(mm) | 1200/125/50 | |
| 4.13 | Largeur du tablier porte-fourches | b5(mm) | 2860 | |
| 4.14 | Fourche extérieure à tartiner | b3(mm) | 560～2800 | |
| 4.15 | Largeur intérieure des jambes | b4(mm) | 1200 | |
| 4.16 | Atteindre le coup | l4(mm) | 1300 | |
| 4.17 | Garde au sol du mât (sans caméra) | ml(mm) | 150 | |
| Fonction | 5.1 | Conduite latérale vitesse, chargement/déchargement | km/h | 7,0 ~ 8,0 |
| 5.2 | Conduite droite vitesse, chargement/déchargement | km/h | 5,0 ～ 6,0 | |
| 5.3 | Levage vitesse, chargement/déchargement | mm/s | 180/300 | |
| 5.4 | Vitesse de descente, charger/décharger | mm/s | 300/220 | |
| 5.5 | Conduite droite Max. aptitude en pente (chargement/déchargement)(S2-5min) | %(tanθ ) | 8/10 | |
| 5.6 | Conduite latérale Max. aptitude en pente (chargement/déchargement)(S2-5min) | %(tanθ ) | 8/10 | |
| 5.7 | Frein type (avant/arrière) | Mécanique/électromagnétique | ||
| Conduire | 6.1 | Moteur d'entraînement (S2-60min) | kW | 9.1AC |
| 6.2 | Moteur de levage (S3-15%) | kW | 12.8AC | |
| 6.3 | Batterie, tension/capacité | V/Ah | 48/560 | |
| 6.4 | Poids de la batterie | kilos | 900 | |
| 6.5 | Système de direction | Direction hydraulique | ||
| Autre | 7.1 | Remplacement de la batterie | Palan/Côté tirer |
①Standard avec positionneur de fourche, fonction de détection de fourche de distribution en option.
②Les données standard du véhicule changeront en fonction des différentes configurations.
