| Standard | ||||
| 1.1 | Modèle | TKC16 | TKC20 | |
| 1.2 | Type de puissance | Batterie | Batterie | |
| 1.3 | Type d'opération | Assis | Assis | |
| 1.4 | Capacité nominale | Q(kg) | 1600 | 2000 |
| 1.5 | Centre de charge | C(mm) | 500 | 500 |
| 1.6 | Pronation avant | x(mm) | 345 | 345 |
| 1.8 | Empattement | y(mm) | 1480 | 1480 |
| Poids | ||||
| 2.1 | Service Poids (batterie incluse) | kilos | 3050 | 3200 |
| Roue | ||||
| 3.1 | Types de roues | Pneu en caoutchouc plein | Pneu en caoutchouc plein | |
| 3.2 | Roue de charge | mm | 15×4,5-8 | 15×4,5-8 |
| 3.3 | Roue motrice | mm | 18×7-8 | 200/50-10 |
| 3.5 | Nombre de roues,,avant/arrière (x=roue motrice) | 2x/2 | 2x/2 | |
| 3.6 | Bande de roulement, entraînement côté | b10(mm) | 1080 | 1050 |
| 3.7 | Bande de roulement, côté charge | b11(mm) | 180 | 180 |

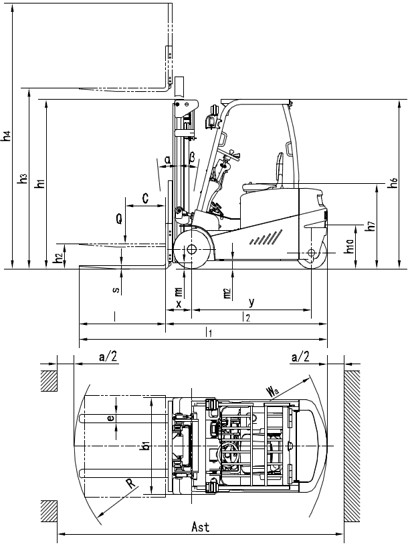

| Taille | ||||
| 4.1 | Inclinaison du mât | α/β(°) | 6/6 | 6/6 |
| 4.2 | Hauteur du mât fermé | h1(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.3 | Hauteur de levage libre | h2(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.4 | Hauteur de levage | h3(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.5 | Mât étendu hauteur | h4(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.7 | Hauteur du toit de protection | h6(mm) | 2000 | 2000 |
| 4.8 | Hauteur du siège | h7(mm) | 1055 | 1055 |
| 4.9 | Longueur totale | L1(mm) | 3090 | 3090 |
| 4.10 | Longueur jusqu'à la face de la fourche | L2(mm) | 2020 | 2020 |
| 4.11 | Largeur hors tout | b1/b2(mm) | 1250 | 1250 |
| 4.12 | Taille de la fourchette | l/e/s(mm) | 1070/100/35 | 1070/100/40 |
| 4.13 | Niveau d'installation | 2A | 2A | |
| 4.14 | Largeur du tablier porte-fourches | b3(mm) | 1040 | 1040 |
| 4.15 | Largeur extérieure de la fourche | b5(mm) | 222～1000 | 222～1000 |
| 4.16 | Garde au sol du mât | m1(mm) | 90 | 90 |
| 4.17 | Garde au sol de la carrosserie | m2(mm) | 100 | 100 |
| 4.18 | Allée largeur pour palette 1000*1200 | Ast(mm) | 3350 | 3350 |
| 4.19 | Rayon de braquage | Wa(mm) | 1660 | 1660 |
| Fonction | ||||
| 5.1 | Conduite vitesse (chargement/déchargement) | km/h | 12/13 | 12/13 |
| 5.2 | Levage vitesse (chargement/déchargement) | mm/s | 260/340 | 260/340 |
| 5.3 | Max.Gradeability (chargement/déchargement)(S2-5min) | %(tanθ ) | 14/12 | 13/15 |
| 5.4 | Type de frein | Hydraulique | Hydraulique | |
| Conduire | ||||
| 6.1 | Conduite moteur (S2-60min) | kW | AC4,8 × 2 | AC4,8 × 2 |
| 6.2 | Moteur de levage (S3-15%) | kW | AC8.6 | AC8.6 |
| 6.3 | Batterie au plomb, tension/capacité | V/Ah | 48/400 | 48/490 |
| 6.4 | Poids de la batterie | kilos | 645 | 770 |
