| Quantité: | |
|---|---|
| Standard | |||||

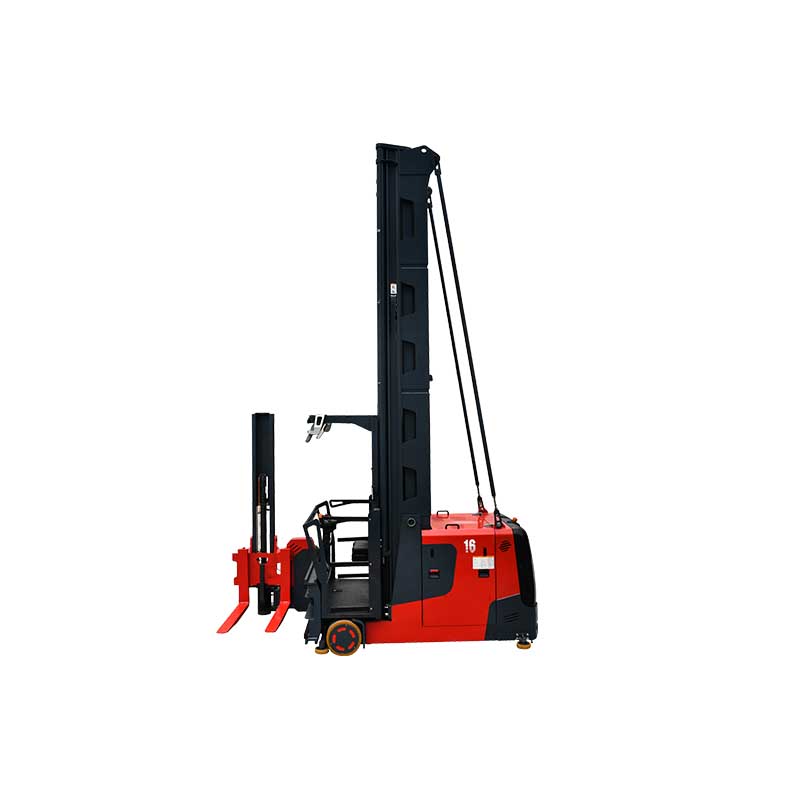

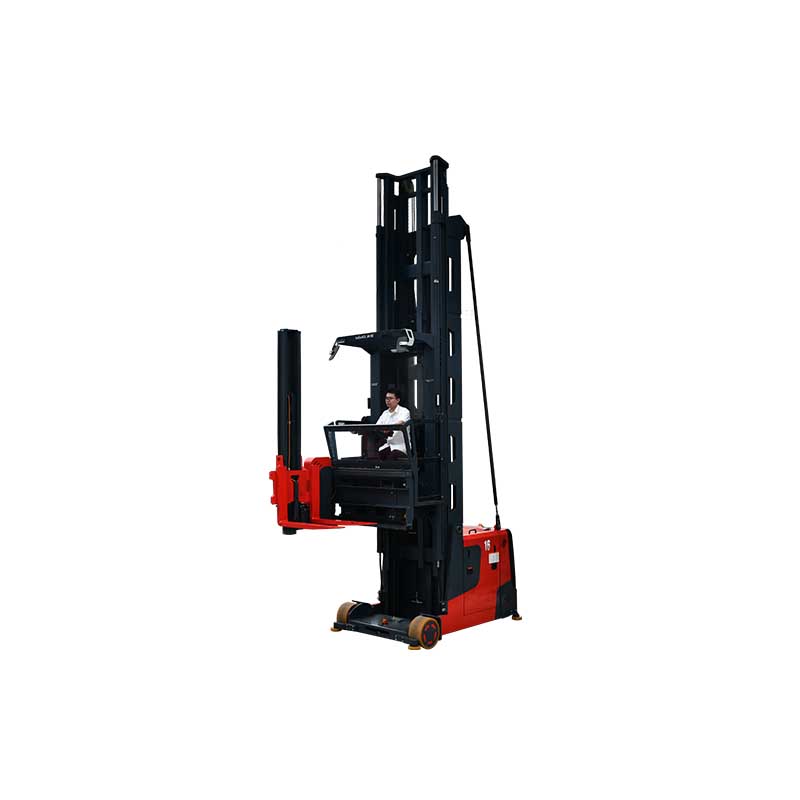

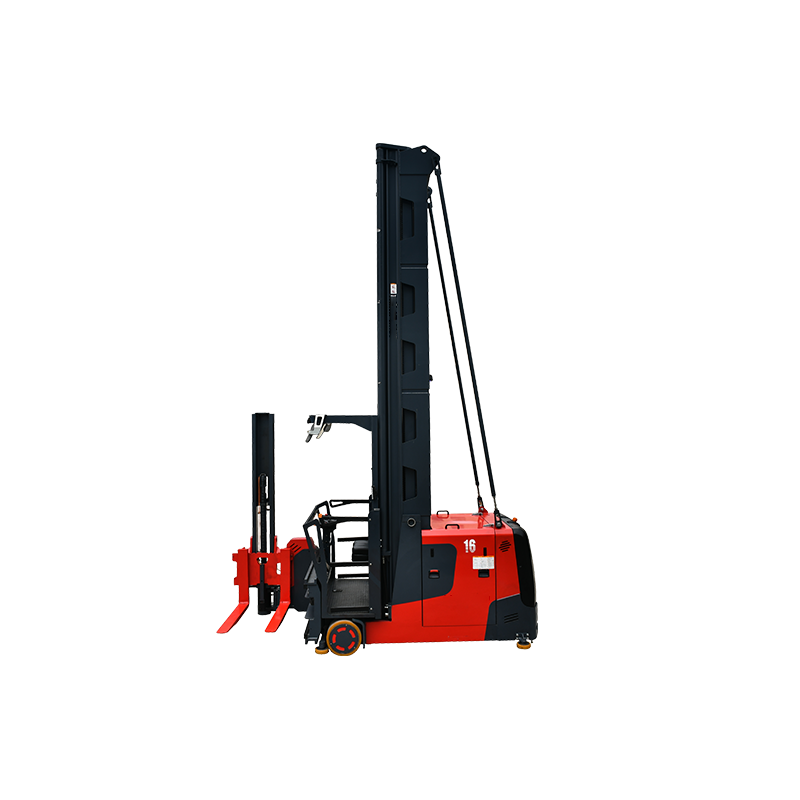

| 1.1 | Modèle | MCC16 | MCC16SQ | MCC16H | |
| 1.2 | Type de puissance | Batterie | Batterie | Batterie | |
| 1.3 | Style de conduite | debout/siège (homme debout) | debout/siège (homme debout) | debout/siège (homme debout) | |
| 1.4 | Charge nominale | Q(kg) | 1600 | 1600 | 1600 |
| 1.5 | Centre de charge | C(mm) | 600 | 600 | 600 |
| 1.6 | Porte-à-faux avant | X(mm) | 435 | 435 | 435 |
| 1.7 | Empattement | y(mm) | 1950 | 2025 | 2250 |
| Poids | |||||
| 2.1 | Poids de service (batterie incluse) | kilos | 7720 | 8375 | 10430 |
| Roue | |||||
| 3.1 | Type de roue | Unité centrale | Unité centrale | Unité centrale | |
| 3.2 | Taille de la roue porteuse | mm | φ380×192 | φ380×192 | φ380×192 |
| 3.3 | Taille de la roue motrice | mm | φ400×160 | φ400×160 | φ400×160 |
| 3.4 | Nombre de roues, avant/arrière (x=roue motrice) | 2/1X | 2/1X | 2/1X | |
| 3.5 | Bande de roulement, côté charge | b11(mm) | 1310 | 1310 | 1460 |
| Taille | |||||

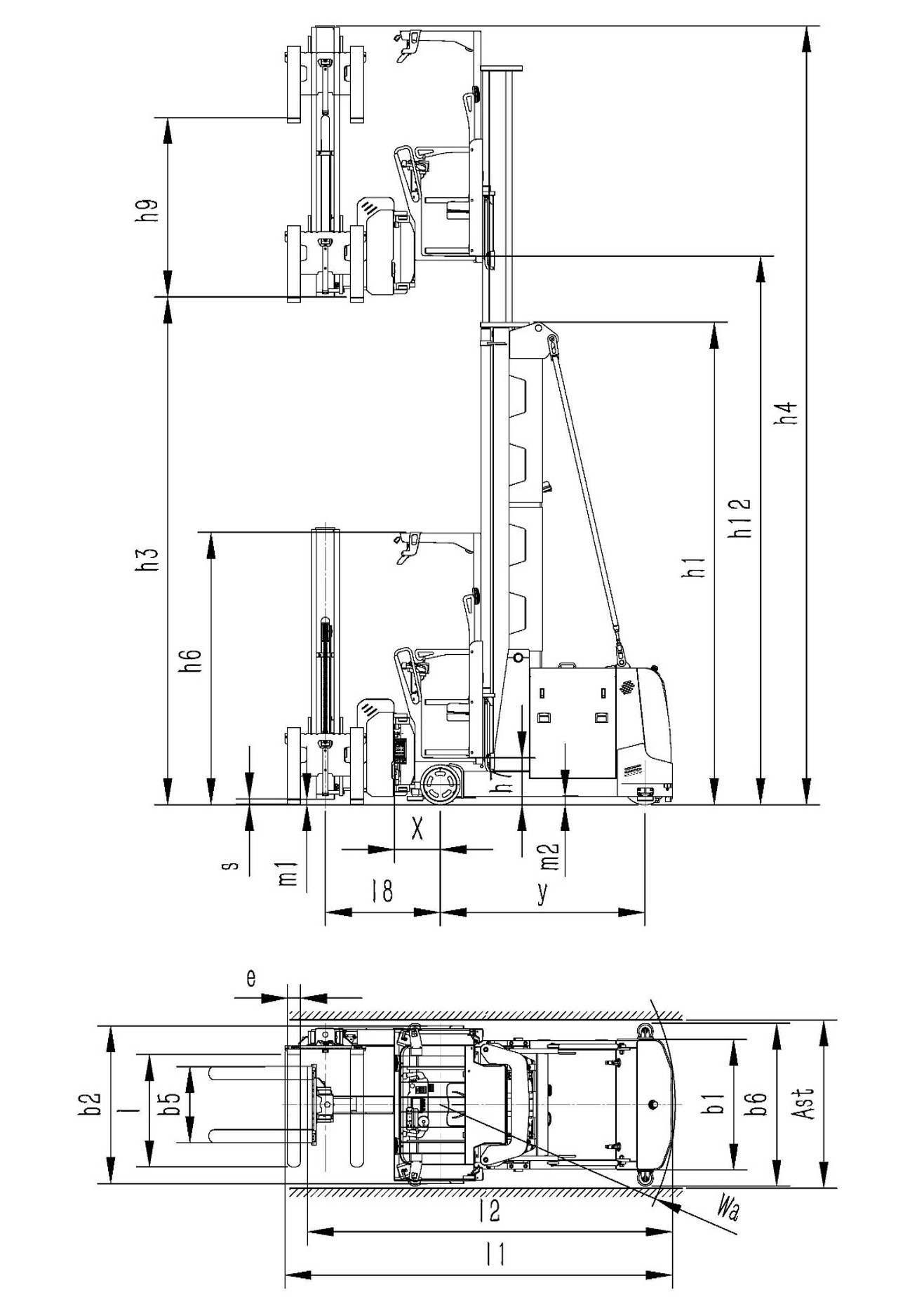

| 4.1 | Hauteur du mât fermé | h1(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.2 | Hauteur de levage libre | h2(mm) | / | 305 | 2205 |
| 4.3 | Hauteur de levage du mât principal | h3(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.4 | Hauteur du mât étendu | h4(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.5 | Hauteur du toit de protection | h6(mm) | 2590 | 2590 | 2590 |
| 4.6 | Hauteur du panneau de support | h7(mm) | 445 | 445 | 445 |
| 4.7 | Hauteur de levage auxiliaire | h9(mm) | 1700 | 1700 | 1700 |
| 4.8 | Hauteur de levage du panneau de la station depuis le sol | h12(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.9 | Hauteur totale de levage | h3+h9(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât | Référer aux spécifications du mât |

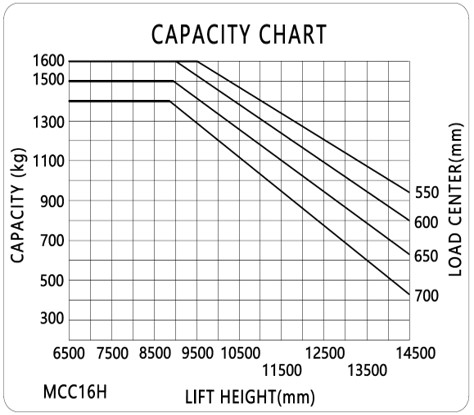

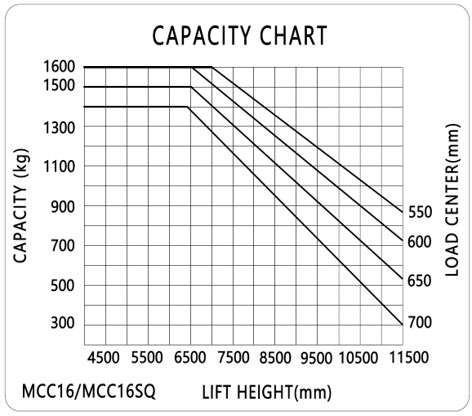

| 4.10 | Max. hauteur de cueillette | h12+1600(mm) | Référer aux spécifications du mât | Référer aux spécifications du mât | Référer aux spécifications du mât |
| 4.11 | Longueur hors tout (fourches 90°) | l1(mm) | 3690 | 3765 | 3990 |
| 4.12 | Longueur hors tout (Fourches 0°, à la surface verticale des fourches) | l2(mm) | 3475 | 3550 | 3775 |
| 4.13 | Largeur hors tout | b1/b2(mm) | 1244/1502 | 1244/1502 | 1244/1652 |
| 4.14 | Taille de la fourchette | l/e/s(mm) | 1200/125/50 | 1200/125/50 | 1200/125/50 |
| 4.15 | Niveau d'installation | IIB | IIB | IIB | |
| 4.16 | Largeur extérieure de la fourche | b5(mm) | 260～725 | 260～725 | 260～725 |
| 4.17 | Distance de déplacement latéral | mm | 1300 | 1300 | 1350 |
| 4.18 | Distance entre le centre de rotation de la fourche et le centre de l'essieu avant | l8(mm) | 1095 | S | 1095 |
| 4.19 | Distance extérieure de la roue de guidage | b6(mm) | 1550 | 1550 | 1700 |
| 4.2 | Garde au sol minimale du mât | m1(mm) | 45 | 45 | 45 |
| 4.21 | Garde au sol minimale du centre de l'empattement de la carrosserie | m2(mm) | 80 | 80 | 80 |
| 4.22 | Rayon de braquage | Wa(mm) | 2235 | 2310 | 2535 |
| 4.23 | Largeur d'allée pour palette 1200×1200 | Ast(mm) | 1650 | 1650 | 1800 |
| 4.24 | Largeur de l'allée principale | mm | ≥(4100+400) | ≥(4175+400) | ≥(4400+400) |
| Fonction | |||||
| 5.1 | Vitesse de conduite (chargement/déchargement) | km/h | 10/10 | 10/10 | 10/10 |
| 5.2 | Vitesse de levage (chargement/déchargement) | mm/s | 320/320 | 320/320 | 320/320 |
| 5.3 | Vitesse de descente (chargement/déchargement) | mm/s | 400/380 | 400/380 | 400/380 |
| 5.4 | Capacité d'escalade maximale, chargé/déchargé (S2-5min) | %(tanθ ) | 5/8 | 5/8 | 5/8 |
| 5.5 | Type de frein de conduite | Régénérateur frein/frein hydraulique | Régénérateur frein/frein hydraulique | Régénérateur frein/frein hydraulique | |
| 5.6 | Type de frein de stationnement | Frein électromagnétique | Frein électromagnétique | Frein électromagnétique | |
| Conduire | |||||
| 6.1 | Puissance du moteur d'entraînement (S2-60min) | kW | 8 CA | 8 CA | 9,5 CA |
| 6.2 | Puissance du moteur de levage, (S3-15%) | kW | 21 AC | 21 AC | 21 AC |
| 6.3 | Tension/capacité de la batterie au plomb | V/Ah | 80/560 | 80/560 | 80/700 |
| 6.4 | Poids de la batterie | kilos | 1530 | 1530 | 1840 |
| 6.5 | Système de direction | PSE | PSE | PSE | |
| Autre | |||||
| 7.1 | Méthode de remplacement de la batterie | Tirage latéral | Tirage latéral | Tirage latéral | |
| 7.2 | Batterie au lithium tension/capacité | V/Ah | |||
Avis:
[1] La marge de sécurité de la largeur de l'allée principale du modèle à guide magnétique doit être de +900 mm,
et le modèle de guidage mécanique doit être de +400 mm ;
[2] Spécifications de la batterie au lithium en option : 80 V/450 Ah ou 80 V/600 Ah ;
[3] Batterie au plomb en option Spécifications : 80 V/840 Ah ;
[4] Modèles à fonction de navigation magnétique, largeur d'allée nette d'empilage +50 mm.
