| Quantité: | |
|---|---|
| Standard | ||||
| 1.1 | Modèle | MC15 (mât duplex) | MC15 (Triplex entièrement gratuit mât) | |
| 1.2 | Type de puissance | Batterie | Batterie | |
| 1.3 | Style de conduite | Tenez-vous debout | Tenez-vous debout | |
| 1.4 | Charge nominale | Q(kg) | 1500 | 1500 |
| 1.5 | Centre de charge | C(mm) | 600 | 600 |
| 1.6 | Charge par essieu | x(mm) | 670 | 670 |
| 1.7 | Empattement | y(mm) | 1700 | 1700 |
| Poids | ||||
| 2.1 | Service poids (batterie incluse) | kilos | 4715 | 5545 |
| Roue | ||||
| 3.1 | Type de roue | Unité centrale | Unité centrale | |
| 3.2 | Taille de la roue porteuse | mm | φ140×127 | φ140×127 |
| 3.3 | Taille de la roue motrice | mm | φ380×165 | φ380×165 |
| 3.4 | Roue auxiliaire taille | mm | φ204×76 | φ204×76 |
| 3.5 | Nombre de roues, avant/arrière (x = roue motrice) | 4 /1x+2 | 4 /1X+2 | |
| 3.6 | Bande de roulement, entraînement côté | b10(mm) | 726 | 726 |
| 3.7 | Bande de roulement, côté charge | b11(mm) | 1280 | 1280 |
| Taille | ||||

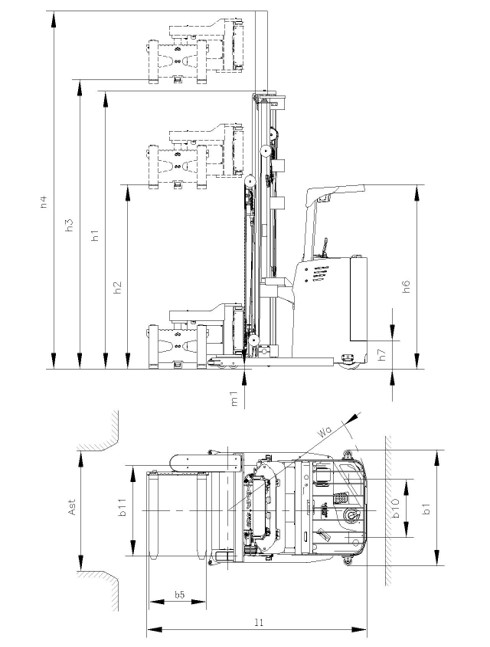

| 4.1 | Hauteur du mât fermé | h1(mm) | se référer au mât spécification | se référer au mât spécification |
| 4.2 | Hauteur de levage libre | h2(mm) | 0 | se référer au mât spécification |
| 4.3 | Hauteur de levage | h3(mm) | se référer au mât spécification | se référer au mât spécification |
| 4.4 | Hauteur du mât étendu avec dossier de chargement | h4(mm) | 4040 | 5555 |
| 4.5 | Hauteur du toit de protection | h6(mm) | 2260/2300 | 2260/2300 |
| 4.6 | Se tenir en hauteur | h7(mm) | 355 | 355 |
| 4.7 | Longueur totale | l1(mm) | 2985 | 2985 |
| 4.8 | Largeur hors tout | b1(mm) | 1550 | 1550 |
| 4.9 | Taille de la fourchette | l/e/s(mm) | 1200/125/50 | 1200/125/50 |
| 4.10 | Installation niveau | IIA | IIA | |
| 4.11 | Largeur extérieure de la fourche | b5(mm) | 265~760 | 265~760 |
| 4.12 | Min.sol autorisation | m1(mm) | 40 | 40 |
| 4.13 | Largeur d'allée pour palette 1200x1200mm | Ast(mm) | 1600 | 1600 |
| 4.14 | Rayon de braquage | Wa(mm) | 1980 | 1980 |
| 4.15 | Allée principale largeur (palette 1200*1200mm) | mm | ≥3800mm | ≥3800mm |
| Fonction | ||||
| 5.1 | Vitesse de conduite (charger/décharger) | km/h | 7,5/8 | 7,5/8 |
| 5.2 | Vitesse de levage (charger/décharger) | mm/s | 260/300 | 260/300 |
| 5.3 | Vitesse de descente (charger/décharger) | mm/s | 360/390 | 360/390 |
| 5.4 | Méthode de freinage | Mécanique | Mécanique | |
| Conduite | ||||
| 6.1 | Puissance du moteur d'entraînement (S2-60min) | kW | 5,5 CA | 5,5 CA |
| 6.2 | Puissance du moteur de levage (S3-15%) | kW | 12,8 CA | 12,8 CA |
| 6.3 | Batterie au plomb, tension/capacité | V/Ah | 48/480 | 48/480 |
| 6.4 | Poids de la batterie | kilos | 765 | 765 |
| 6.5 | Système de direction | Énergie électrique pilotage | Énergie électrique pilotage | |
| Autre | ||||
| 7.1 | Remplacement de la batterie méthode | Tirage latéral | Tirage latéral | |
| 7.2 | Batterie au lithium tension/capacité | V/Ah | ||
Avis:
[1] Modèles en option avec fonction de navigation magnétique standard, largeur d'allée de gerbage 1 650 mm, rayon de braquage 2 050 mm, longueur totale 3 055 mm ;
[2] Spécifications de la batterie au lithium en option 48 V/300 Ah, 48 V 400 Ah ;
[3] Sélectionnez le modèle de fourche électrique standard et la largeur de l'allée d'empilage est de 1 600 mm.
