| Quantité: | |
|---|---|
| Standard | |||

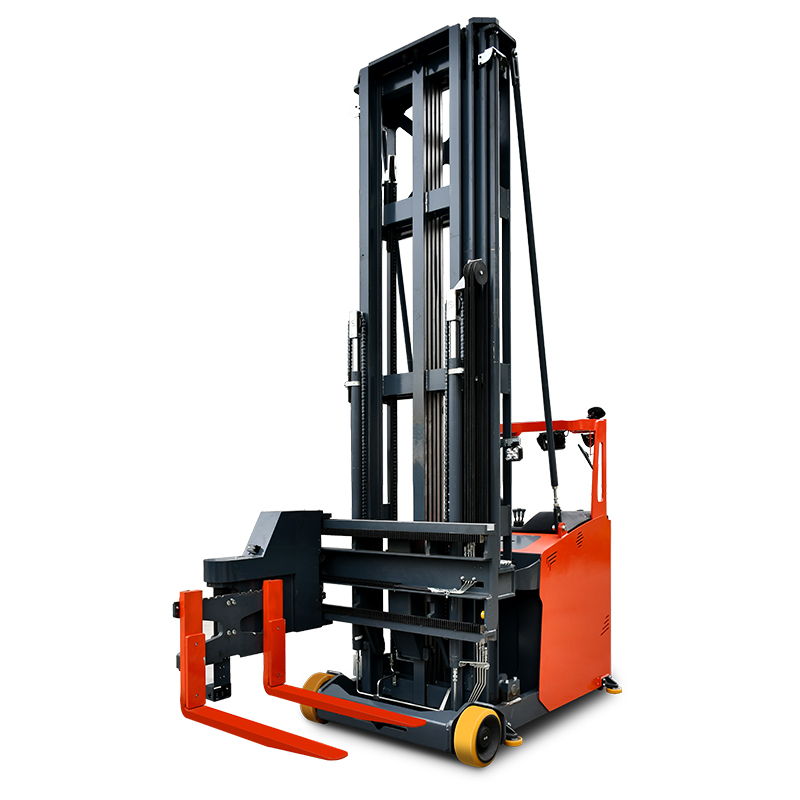

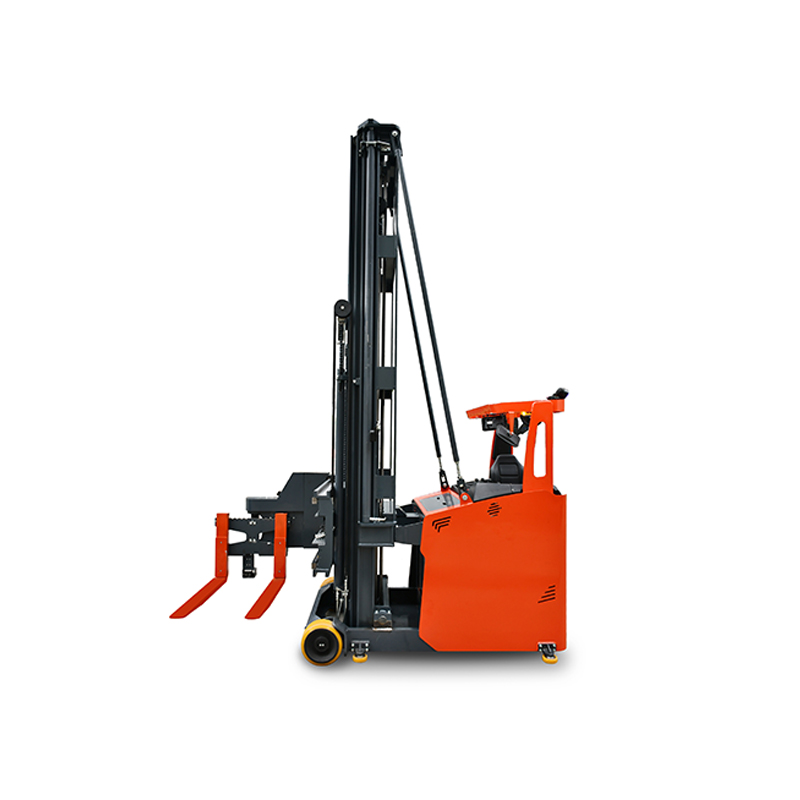

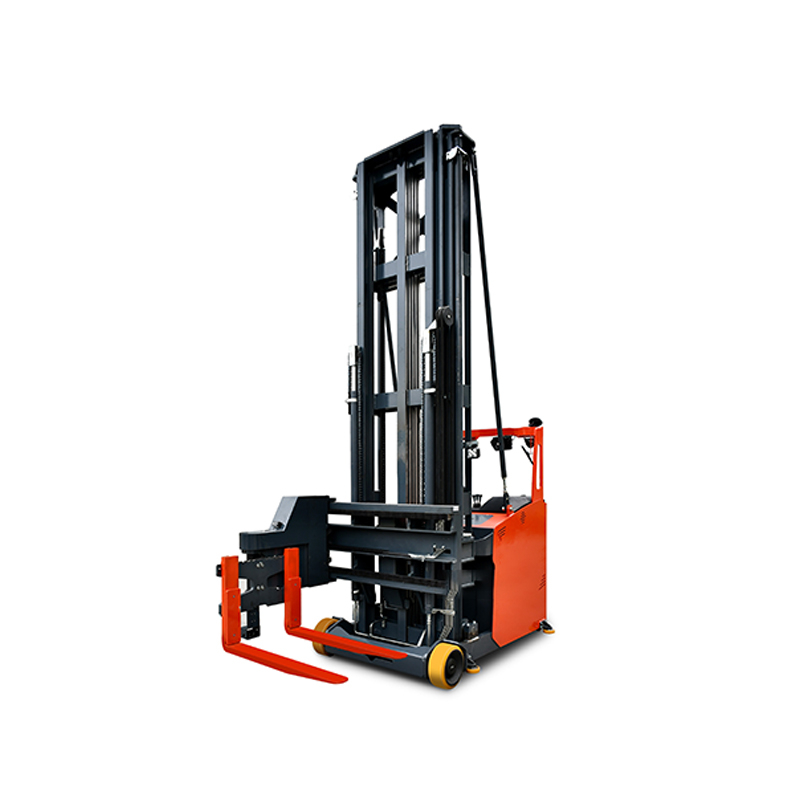

| 1.1 | Modèle | MCA15 (mât triplex entièrement libre) | |
| 1.2 | Type de puissance | Batterie | |
| 1.3 | Style de conduite | Assis | |
| 1.4 | Charge nominale | Q(kg) | 1500 |
| 1.5 | Centre de charge | C(mm) | 600 |
| 1.6 | Charge par essieu | x(mm) | 887 |
| 1.7 | Empattement | y(mm) | 1900 |
| Poids | |||
| 2.1 | Poids de service (batterie incluse) | kilos | 6345 |
| Roue | |||
| 3.1 | Type de roue | Unité centrale | |
| 3.2 | Taille de la roue porteuse | mm | φ343×150 |
| 3.3 | Taille de la roue motrice | mm | φ400×160 |
| 3.4 | Nombre de roues, avant/arrière (x=roue motrice) | mm | 2/1X |
| 3.5 | Bande de roulement, côté charge | b11(mm) | 1315 |
| Taille | |||

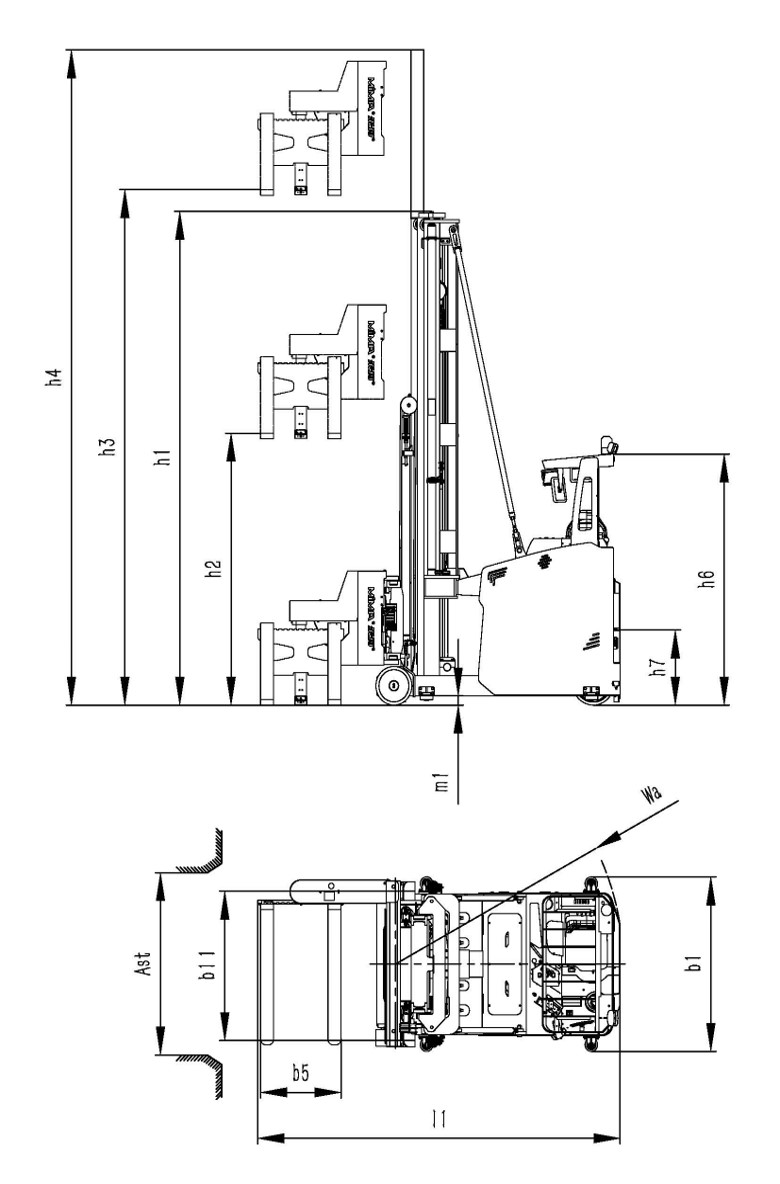

| 4.1 | Hauteur du mât fermé | h1(mm) | se référer au mât spécification |
| 4.2 | Hauteur de levage libre | h2(mm) | se référer au mât spécification |
| 4.3 | Hauteur de levage | h3(mm) | se référer au mât spécification |
| 4.4 | Mât étendu en hauteur avec dossier de charge | h4(mm) | se référer au mât spécification |
| 4.5 | Hauteur du toit de protection | h6(mm) | 2230 |
| 4.6 | Se tenir en hauteur | h7(mm) | 665 |
| 4.7 | Longueur totale | l1(mm) | 3450 |
| 4.8 | Largeur hors tout | b1(mm) | 1550 |
| 4.9 | Taille de la fourchette | l/e/s(mm) | 1200/125/50 |
| 4.10 | Niveau d'installation | IIB | |
| 4.11 | Largeur extérieure de la fourche | b5(mm) | 270~780 |
| 4.12 | Garde au sol min. | m1(mm) | 80 |
| 4.13 | Largeur d'allée pour palette 1000x1000mm | Ast(mm) | 1600 |
| 4.14 | Rayon de braquage | Wa(mm) | 2180 |
| 4.15 | Largeur d'allée pour palette 1200x1200mm | mm | ≥(4000+400) |
| Fonction | |||
| 5.1 | Vitesse de conduite (chargement/déchargement) | km/h | 8/8 |
| 5.2 | Vitesse de levage (chargement/déchargement) | mm/s | 300/300 |
| 5.3 | Vitesse de descente (chargement/déchargement) | mm/s | 340/340 |
| 5.4 | Max. aptitude à la pente (déchargement) | 8% | |
| 5.5 | Méthode de freinage de conduite | Frein régénératif/frein hydraulique | |
| 5.6 | Méthode du frein de stationnement | Frein électromagnétique | |
| Conduire | |||
| 6.1 | Puissance du moteur d'entraînement (S2-60min) | kW | 8AC |
| 6.2 | Puissance du moteur de levage (S3-15%) | kW | 15 CA |
| 6.3 | Batterie au plomb, tension/capacité | V/Ah | 48/900 |
| 6.4 | Poids de la batterie | kilos | 1380 |
| 6.5 | Système de direction | Direction assistée électrique | |
| Autre | |||
| 7.1 | Méthode de remplacement de la batterie | Tirage latéral | |
| 7.2 | Tension/capacité de la batterie au lithium | V/Ah | |
Avis:
[1] Modèles à fonction de navigation magnétique en option, largeur d'allée d'empilage 1 650 mm ;
[2] Spécifications de la batterie au lithium en option : 48 V/600 Ah.
