| Standard | ||||
| 1.1 | Modèle | MHA1030 | MHA1060 | |
| 1.2 | Type de puissance | Batterie | Batterie | |
| 1.3 | Type d'opération | Rester sur | Rester sur | |
| 1.4 | Capacité nominale | Q(kg) | 1000 | 1000 |
| 1.5 | Centre de charge | C(mm) | 500 | 500 |
| 1.6 | Porte-à-faux avant | x(mm) | 148 | 160 |
| 1.8 | Empattement | y(mm) | 1410 | 1410 |
| Poids | ||||
| 2.1 | Service Poids (batterie incluse) | kilos | 2490 | 2830 |
| 2.2 | Répartition du poids en charge, côté entraînement/côté charge | kilos | 940/2550 | 11h30/27h00 |
| 2.3 | Répartition du poids à vide, côté entraînement/côté charge | kilos | 1410/1080 | 1610/1220 |
| Roue | ||||
| 3.1 | Types de roues | Unité centrale | Unité centrale | |
| 3.2 | Roue de charge | mm | φ150×90 | φ150×90 |
| 3.3 | Roue motrice | mm | φ254×100 | φ254×100 |
| 3.4 | Balancier | mm | / | / |
| 3.5 | Nombre de roues, avant/arrière (x = roue motrice) | 4/1X | 4/1X | |
| 3.6 | Bande de roulement, entraînement côté | b10(mm) | / | / |
| 3.7 | Bande de roulement, côté charge | b11(mm) | 1008 | 1008 |

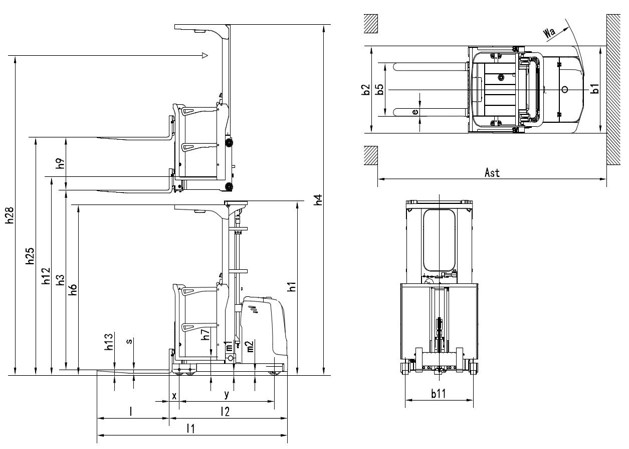

| Taille | ||||
| 4.2 | Hauteur du mât fermé | h1(mm) | 2300 | 2815 |
| 4.4 | Hauteur de levage | h3(mm) | 2760 | 5760 |
| Hauteur de levage maximale de fourchette | h25(mm) | 3530 | 6530 | |
| 4.5 | Mât étendu hauteur | h4(mm) | 5010 | 7955 |
| 4.7 | Hauteur du toit de protection | h6(mm) | 2270 | 2270 |
| 4.8 | Plateforme min.sol autorisation | h7(mm) | 260 | 260 |
| 4.11 | Hauteur de levage auxiliaire | h9(mm) | 700 | 700 |
| 4.14 | Plate-forme max.sol autorisation | h12(mm) | 3000 | 6000 |
| 4.14.1 | Cueillette hauteur（h12+1600mm） | h28(mm) | 4600 | 7600 |
| 4.15 | Face de fourche min.sol autorisation | h13(mm) | 70 | 70 |
| 4.19 | Longueur totale | l1(mm) | 2825 | 2835 |
| 4.20 | Longueur jusqu'au devant de la fourche | l2(mm) | 1755 | 1765 |
| 4.21 | Largeur hors tout | b1/b2(mm) | 1150 | 1150 |
| 4.22 | Taille de la fourchette | l/e/s(mm) | 1070/100/40 | 1070/100/40 |
| 4.25 | Largeur extérieure de la fourche | b5(mm) | 700 | 700 |
| 4.27 | Largeur de roue de guidage | b6(mm) | 1336 | 1336 |
| 4.31 | Garde au sol du mât | m1(mm) | 50 | 50 |
| 4.32 | Garde au sol de la carrosserie | m2(mm) | 50 | 50 |
| 4.33 | Allée largeur pour palette 1000*1200 1200 Direction croisée des fourches | Ast(mm) | 3120 | 3130 |
| 4.34 | Allée largeur pour palette 800*1200 1200 Direction de fourche étendue | Ast(mm) | 3230 | 3245 |
| 4.35 | Tournant rayon | Wa(mm) | 1625 | 1625 |
| Fonction | ||||
| 5.1 | Conduite vitesse (chargement/déchargement) | km/h | 6/6.3 | 6/6.3 |
| 5.2 | Levage vitesse (chargement/déchargement) | mm/s | 115/140 | 115/140 |
| 5.3 | Abaissement vitesse (chargement/déchargement) | mm/s | 135/140 | 135/140 |
| 5.9 | Accélération temps (0-10 m) chargement/déchargement | s | ||
| 5.10 | Type de frein | Type électromagnétique | Type électromagnétique | |
| Conduire | ||||
| 6.1 | Conduite moteur (S2-60min) | kW | 2.5 | 2.5 |
| 6.2 | Moteur de levage (S3-15%) | kW | 3 | 3 |
| 6.4 | Batterie tension/capacité | V/Ah | 24/400 | 24/400 |
| 6.5 | Poids de la batterie | kilos | 350 | 350 |
| 8.1 | Type de moteur d'entraînement | CA | CA | |
| 8.4 | Conducteur bruit d'oreille (EN12053 Standard) | dB(A) | 70 | 70 |
| 8.6 | Système de direction | Énergie électrique Pilotage | Énergie électrique Pilotage | |
Les données du modèle standard varient en fonction de la configuration ;
La roue de guidage est facultative, largeur du rail ≥b6+30mm.
